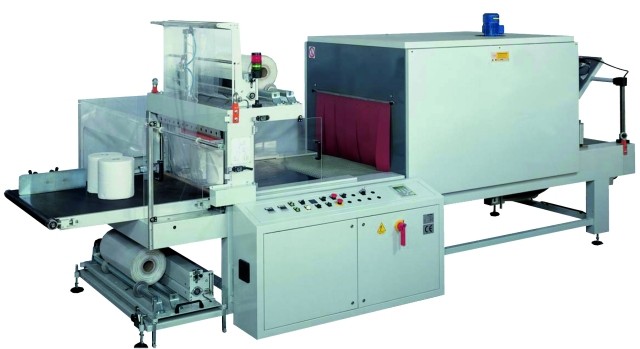

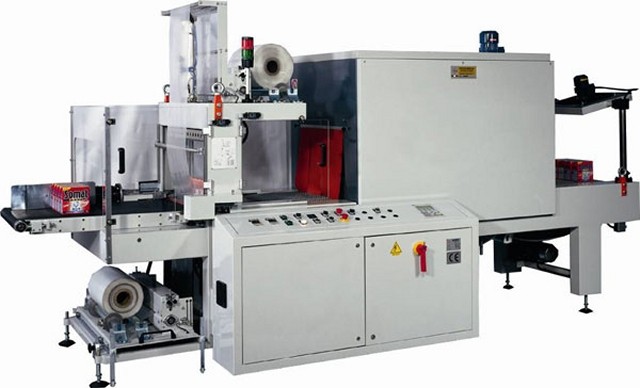

Fardellatrice CHAMPION4L

Descrizione

GAMMA CHAMPION
MACCHINA AFFARDELLATRICE MONOBLOCCO 4L

Gli impianti monoblocco a fardello tipo Champion compatti, robusti, affidabili rappresentano quanto di più razionale si possa realizzare per confezionare a fardello con pellicole in polietilene termoretraibili prodotti singoli o a gruppi con o senza supporto in cartone. Su di un’unica struttura portante sono montati la barra saldante, il tunnel di retrazione ed il quadro elettrico di comando, gestito da un PLC Siemens S7 e tastiera OP7 per la variazione dei dati e la visualizzazione degli allarmi. Sbobinamento automatico bobina film  superiore ed inferiore, carrello bobina film inferiore estraibile per facilitarne il caricamento, segnalatore di fine film, gruppo premipacco meccanico o pneumatico, guide di contenimento prodotti (solo per Champion 4/1). I modelli Champion 4-6-7-8 possono soddisfare le più svariate esigenze di prestazioni e di dimensioni. Integrabili in linee di produzione automatiche I modelli con la variante L sono indicati per ricevere una alimentazione in linea con un peso minimo della confezione di 700 gr. I modelli con la variante LA sono dotati di un sistema di accumulo film della bobina superiore permettendo il confezionamento di prodotti con un peso minimo della confezione di 500 gr. I modelli con la variante LRV con sistema di accumulo film della bobina superiore ed un gruppo di traino film bobina inferiore permettono il confezionamento di prodotti con peso minimo di 200 gr.
Fardellatrice CHAMPION4L


Caratteristiche

• LDPE Rulli film per termoretrazione; max. da W 680 mm. a W 1.050 mm ext. Ø 350 mm. di spessore da 35 a 100 my;
• Nastro trasportatore d'ingresso motorizzato 1m.L. con centraggio prodotto;
• Barra sigillante a caldo da 700 a 1.100 mm. di larghezza pneumatica con sistema di sicurezza
• Controllo temperatura tramite termoregolatore della barra saldante (m/c non lavora in automatico se non raggiunge la temperature appropriata)
• Fotocellula fermata di sicurezza della barra quando il prodotto non procede
• Massima altezza del prodotto 380 mm
• Allarme video-acustico per rottura e fine film
• Pressatore pneumatico pacchetto dopo la sigillatura
• Nastro trasportatore d'uscita di 380 mm. motorizzato controllato da Inverter
• Rulli di svolgitura automatici superiore e inferiore
• Estrazione porta bobina inferiore per un facile carico
• Tunnel di termoretrazione da 1.500 a 1.900 mm. L
• Apertura del passaggio da 600x400 mm. H. a 1.000x500 mm. H.
• Isolato in lana minerale da Resistenze da 6x3500 W a 9x400 W
• Ventilazione forzata e riciclo d'aria
• Regolazione esterna per l'aria all'interno della camera del tunnel
• Regolazione temperatura da termo-regolatore con allarme (l'unità lavora in automatico soltanto quando raggiunge la temperatura selezionata)
• Trasportatore a rete metallica, movimentata da moto-riduttore
• Bottone di prespegnimento OFF (quando il tunnel scende sotto gli 80° la macchina si ferma completamente automaticamente)
• Pannello di controllo incorporato all'interno della struttura della macchina
• Siemens PLC e OP7 Display per l'inserimento dei parametri
• Potenza installata da 24 a 40 kw
• Porte e protezioni di sicurezza

Particolari

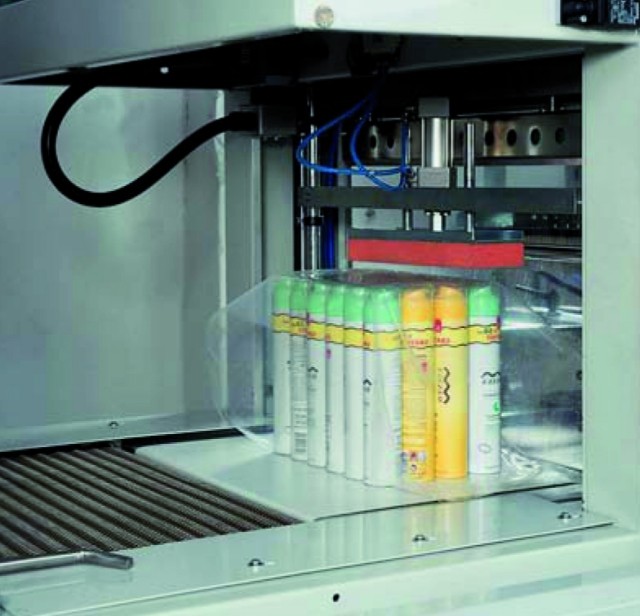

Opzione Premipacco Icona
Premi pacco pneumatico regolabile in altezza per bloccare i prodotti moltoleggeri con insufficente stabilità durante la fase di saldatura.

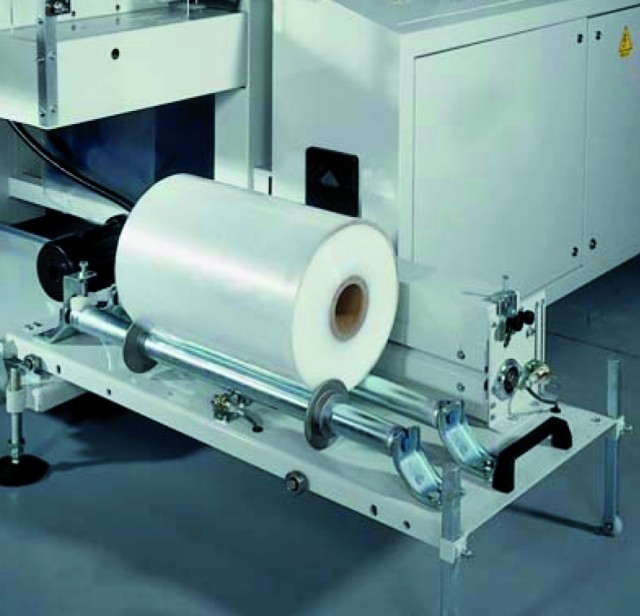

Sbobinaotre Champion4
Dispositivo di sbobinamento automatico bobina film inferiore su carrello estraibile per facilitare la sostituzione e il caricamento della bobina di film.

Dati tecnici

Dati tecnici CHAMPION 4L
Dimensioni barra saldante 700 mm.
Larghezza max.bobina 680 mm.
Dimensioni passaggio tunnel 600 x 400 mm.
Lunghezza camera tunnel 1500 mm.
Altezza max. confezione h 380 mm.
Lunghezza max.confezione in funzione dell'altezza
Altezza piano lavoro 850 > 1.200 mm.
Alimentazione elettrica 400V - 3Ph - 50/60Hz
Potenza elettrica installata 21 kW.
Alimentazione pneumatica 6 bar
Produzione 10/12 fardelli/minuto
