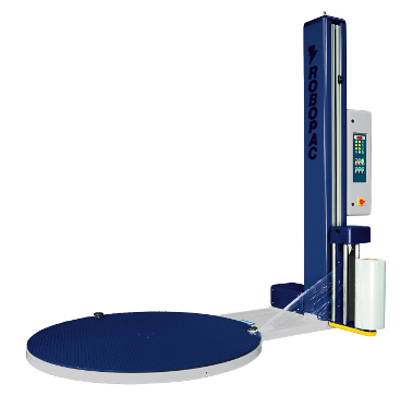

ROTOPLAT 308

Descrizione

ROTOPLAT 307-FRD
ROTOPLAT TP 307-FRD

La gamma ROTOPLAT, composta dai modelli 107-307-407-507 e 707 rappresenta un punto di riferimento per l'imballaggio di fine linea con avvolgitori a tavola. La vasta possibilita' di scelta di carrelli porta bobina con o senza prestiro e di modalita' per il controllo del processo di fasciatura offre il massimo per soddisfare le esigenze del cliente finale. La tecnologia e le qualita' di queste macchine nascono da un'esperienza ed un lavoro piu' che ventennali di ROBOPAC nel campo degli avvolgitori con film estensibile e sono forti di migliaia di macchine vendute in tutto il mondo.

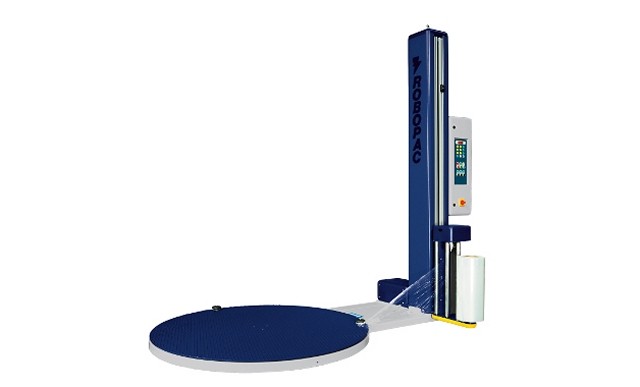

ROTOPLAT 308FR


Caratteristiche

 Basamento.jpg Miniatura
BASAMENTO
Il nuovo basamento a inforcabilita' anteriore e posteriore garantisce il massimo della flessibilita' nella movimentazione della macchina. Il piatto è montato su rulli a sfere ad alta capacità di carico. Il trascinamento del piatto avviene per mezzo di una catena ad alta resistenza, per evitare slittamenti ed assicurare l'assoluta costanza nella rotazione. Il piatto è costruito in lamiera striata per assicurare una maggiore aderenza del bancale evitando così scivolamenti del prodotto durante l'avvolgimento.

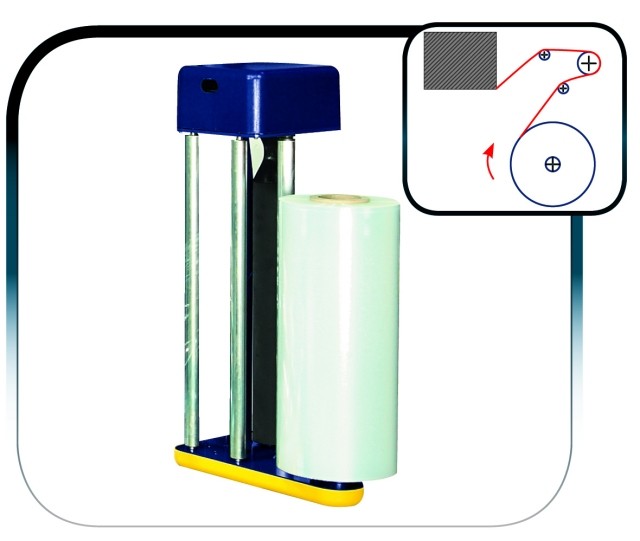

Fasciatrice ROTOPLAT 307FR/Carrello FR Miniatura
CARRELLO FR
Il carrello FR e’ dotato di dispositivo di stiro del film realizzato tramite un freno elettromeccanico controllabile da pannello di comando. L’innesto del freno e’ temporizzato per agevolare l’aggancio del film alla base del pallet. Sistema "QLS" (quick load system) per l'inserimento rapido del film.
 Pannello.jjpg.jpg Miniatura
PARAMETRI SELEZIONABILI DA PANNELLO
• Velocita' rotazione tavola
• Tensionamento film
• Velocita' salita/discesa carrello
• Avvolgimenti alla base del pallet
• Avvolgimenti alla sommita' del pallet
• Partenza fasciatura con offset da terra
• Ritardo fotocellula
CICLI IMPOSTABILI E PROGRAMMI PERSONALIZZABILI
• Ciclo mettifoglio
• Ciclo pressore (pressore opzionale)
• Ciclo con fasciature di rinforzo
• 4 programmi con parametri definiti dall'utente
 Arrestoinfase.jpg Miniatura
ARRESTO IN FASE
L'arresto in fase, che consente all'operatore di riprendere il pallet sempre nella stessa posizione di inizio ciclo, comporta grandi vantaggi aumentando l'efficienza delle operazioni di imballaggio. L'avvio e l'arresto della tavola sono controllati da inverter per cui il ciclo di avvolgimento termina sempre nella posizione di inizio.
La presenza del motoriduttore a vite senza fine consente la movimentazione del pallet senza mai perdere la fase.

Dati tecnici

Dati tecnici ROTOPLAT 308FR - 308TP/FR

Carrello FR Stiro del film a freno elettromeccanico
Diametro piatto Ø 1650 mm.
Velocità rotazione tavola 4÷12 rpm
Inforcabilità (307FR) Anteriore e posteriore
Inforcabilità (307TP FR) Posteriore
Tensione di alimentazione 230 Volt 1 Ph - 50/60 Hz
Potenza installata 1,1 kW
Arresto in fase +/-20 mm
Avvio progressivo STD
Dimensioni massime prodotto(LxW) 1000 x 1200 mm.
Altezza utile massima prodotto h 2200 mm.
Peso massimo del carico (307FR) 2000 Kg.
Peso massimo del carico (307TP FR) 1200 Kg.
Diametro esterno max bobina Ø est. 300 mm.
Altezza bobina film h 500 mm.
Spessore film 17÷35 µm
Diametro interno Ø int. 76 mm.
Peso max 20 Kg.

Versione Transpallet

Fasciatrice ROTOPLAT TP 307 FR Miniatura
Fasciatrice ROTOPLAT TP 308 FR
Particolare piatto
