ROTOTECH
Descrizione

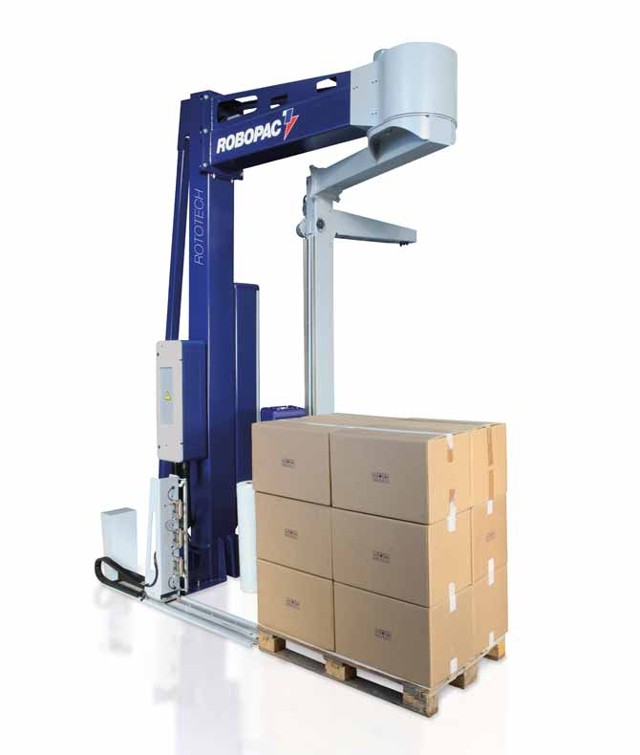

ROTOTECH CS/CV
AVVOLGITORE A BRACCIO ROTANTE
La macchina avvolgitrice Rototech è la soluzione ideale per l’avvolgimento con film estensibile di prodotti particolarmente instabili. La possibilità di mantenere il pallet fermo e stabilizzare i prodotti facendo girare un braccio rotante è spesso un'essità per molte realtà industriali. La famiglia Rototech si propone come un prodotto di qualità superiore in un ambito tecnologico importante per l’imballaggio di fine linea. Questa macchina avvolgitrice a braccio rotante presenta eccellenti caratteristiche tecniche e costruttive ed è la scelta ideale per eseguire l’avvolgimento del pallet con il film estenbile in modo affidabile ed efficace.
Tipi carrello
CARRELLO FR Il carrello FR è dotato di dispositivo di stiro del film realizzato tramite un freno elettromagnetico controllabile da pannello di comando. L’innesto del freno è temporizzato per agevolare l’aggancio del film alla base del pallet. Il freno elettromagnetico a polveri garantisce un’alta precisione nel controllo della coppia frenante e nessuna emissione di materiale inquinante. | ||
| CARRELLO PDS Il Carrello PDS con doppio sistema di prestiro attivabile da quadro comando. Il carrello è dotato di prestiro fisso al 250%, premendo il comando “Double Stretch” il carrello può passare automaticamente a prestiro variabile attivando la frizione elettromagnetica posizionata sul primo rullo di prestiro. | ||
| CARRELLO PVS Il Carrello PVS a rulli di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 150% a 400%. Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato. |
Touch Screen a colori

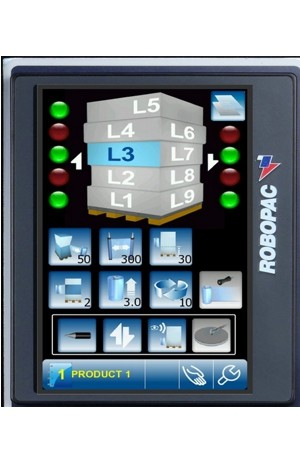

TOUCH SCREEN A COLORI Il pannello di controllo rappresenta il cervello di Rototech, qui è racchiuso il cuore della macchina e della tecnologia Robopac ovvero il Multilevel-Controlche che permette una applicazione ad DOC del film estensibile ad ogni altezza del prodotto da imballare. L'interfaccia grafica di ultima generazione consente un utilizzo semplice ed immediato di tutte le funzioni disponibili. |

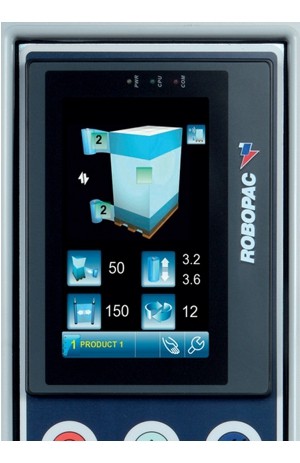

DISPLAY TOUCH A COLORI 7'' USER-FRIENDLY INTERFACE Il pannello di controllo è stato riprogettato, si è adottato uno schermo touch screen. Questo nuovo pannello grazie al grande schermo a colori permette di creare programmi in modo semplice ed immediato, è dotato di una memoria maggiore per registrare fino a 12 programmi diversi (6+6 con Multilevel-Control). |
| | PARAMETRI REGOLABILI DA PANNELLO DESCRIZIONE PARAMETRI REGOLABILI DA PANNELLO Prestiro su PDS o PVS Stiro film su FR Velocità rotazione braccio Fasciatura superiore- fasciatura inferiore Velocità salita - discesa carrello Partenza da terra Ritardo fotocellula Altimetro Manuale discesa carrello Manuale salita/discesa pressore Memorizzazione programma CICLI IMPOSTABILI E PROGRAMMI PERSONALIZZABILI ciclo salita/discesa o alternato ciclo mettifoglio ciclo pressore |
Braccio Rotante allungabile
BRACCIO ROTANTE ORIZZONTALE ALLUNGABILE Una robusta struttura scatolata realizzata con lamiera in acciaio da 5 mm di spessore costituisce l’ossatura di questo performante braccio rotante orizzontale. In questo caso Robopac si è spinta oltre e per la prima volta ha realizzato un fissaggio REGOLABILE di questo braccio rotante alla robusta ralla dentata a cuscinetto. E’ possibile quindi regolare la lunghezza del braccio rotante orizzontale al massimo permettendo all’utilizzatore l’imballo di prodotti di dimensioni 1400x1400mm Nel caso si vogliano ridurre le dimensioni di lavoro ed ingombro della Rotary è possibile semplicemente regolare al minimo la lunghezza del braccio rotante orizzontale, questo consentirà in ogni caso di imballare prodotti di dimensioni massime 1200x1200 mm. |
Dispositivo pinza taglio

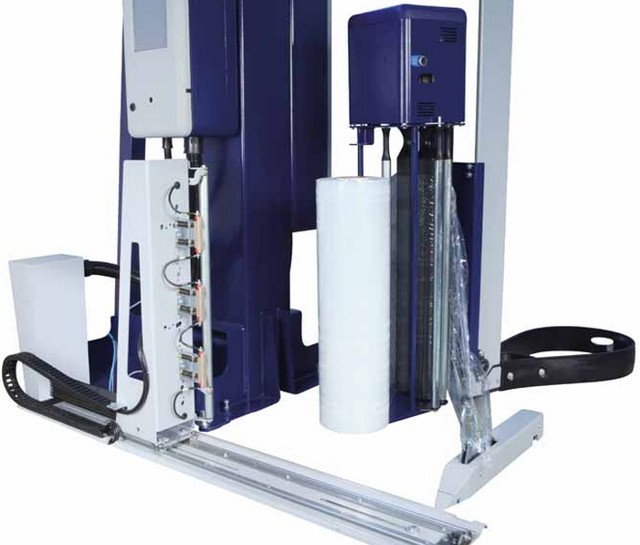

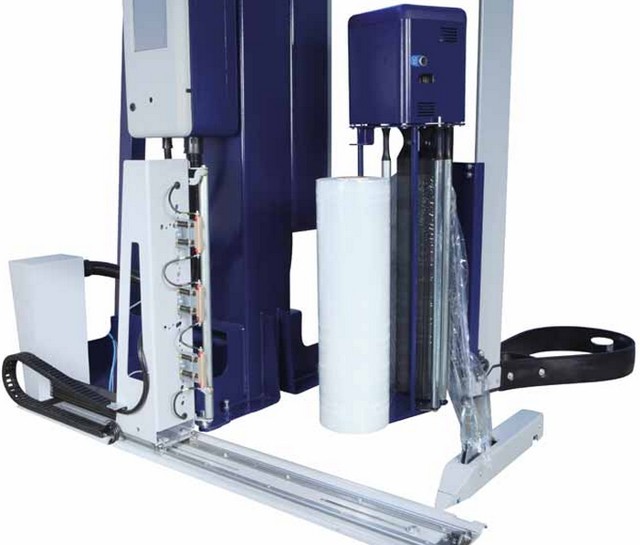

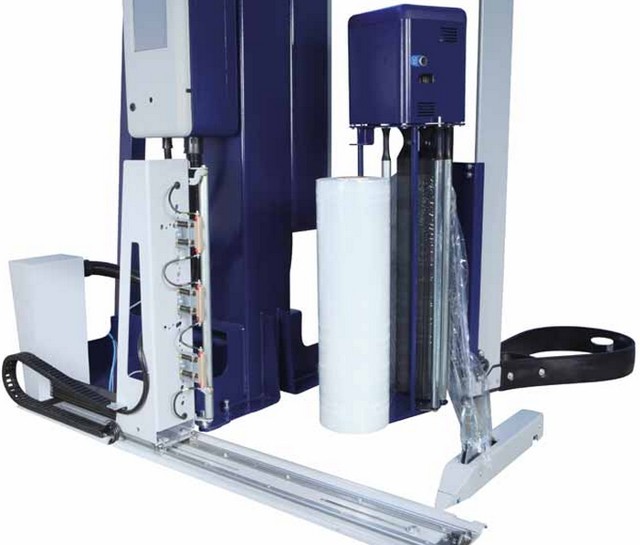

NUOVO DISPOSITIVO DI PINZA, TAGLIO CON SALDATURA O SPALMATURA DEL FILM Il nuovo sistema di avanzamento su guide in alluminio del corpo di saldatura o spalmatura del film, realizzato con cilindro pneumatico telescopico a tre stadi, garantisce una perfetta aderenza della spira finale di film sul prodotto avvolto. La nuova pinza in alluminio comandata da cilindro pneumatico trattiene il film in maniera netta e senza slittamenti durante le fasi di taglio. Il taglio del film è ottenuto con filo caldo e la saldatura con tre piattine regolabili in altezza e larghezza. |
Dati tecnici
| Caratteristiche tecniche | ROTOTECH CS/CW |
| Altezza utile albero | 2000 std./2400 opt./2750 opt. |
| Velocità rotazione braccio | 7÷12 (RPM) |
| Velocità salita/discesa carrello regolabile da quadro | 2.5÷5.5 (m/min) |
| Produttività | 20 (pallet h) |
| Dimensioni minime pallet | 400 x 400 mm (LxW) |
| Dimensioni massime pallet | 1400 x 1400 mm (LxW) |
| Tipo carrello | FR/PDS/PVS |
| Bumper di emergenza a sensori ottici | STD |
| Alimentazione | 230V±15% 1Ph+N 50/60 Hz |
| Arresto in fase | STD |
| Avvio progressivo | STD |
| Fotocellula lettura altezza carico | STD |
