Formacartoni F144
Descrizione
F144

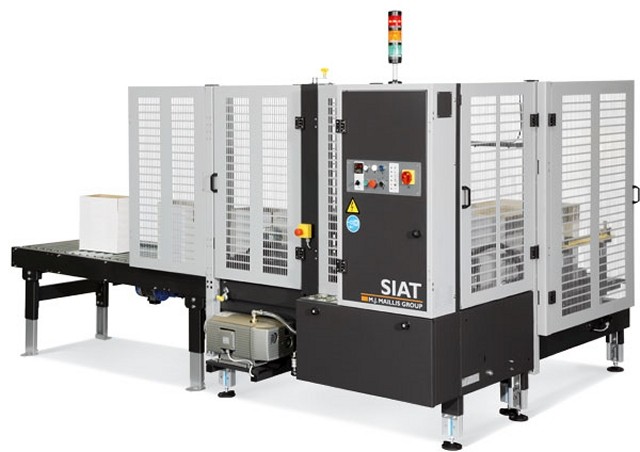

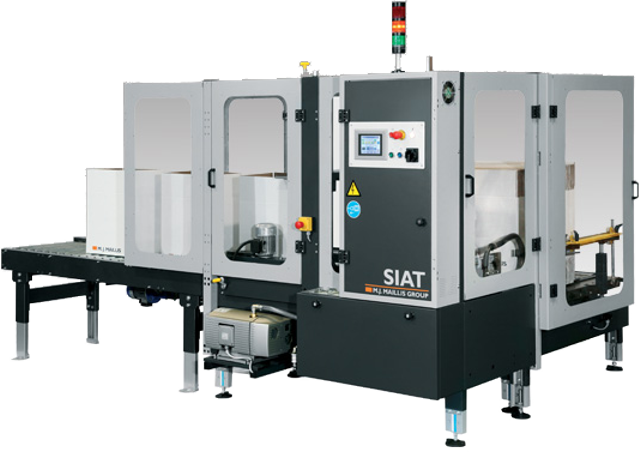

Formatore automatico di nuova generazione
Il formatore automatico Mod.F144/145/146 preleva, apre, ripiega, forma e sigilla con nastro adesivo la parte inferiore della scatola inviandola alla successiva fase di riempimento con una cadenza variabile fra 500 e 800 pezzi/ora in funzione del formato. Le operazioni per il cambio formato sono semplici e voloci. L'F144 risponde alle norme CE in materia di sicurezza ed è stato progettato per un facile impiego anche da parte di personale non specializzato.
Caratteristiche
Chiusura delle falde inferiori con nastro adesivo
Regolazione manuale sui differenti formati scatola (2')
Magazzino scatole motorizzato, capienza 150 scatole (300 scatole-ML-a richiesta)
Magazzino scatole disponibile su lato destro (DX) o sinistro (SX).

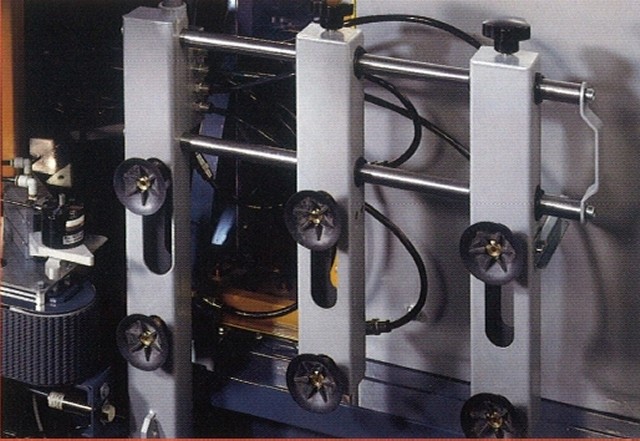

2 carrelli movimentati da cilindri pneumatici (SMC+BOSCH-Festo a richiesta) con ventose raccolta scatole dal magazzino
Squadratura e spinta nelle motorizzazioni due motori da 0,18 HP. l'uno

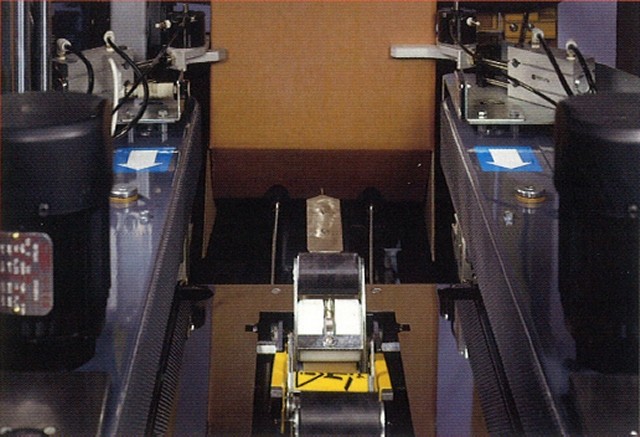

Chiusura delle falde e sigillatura con unità nastrante K11-50 mm. di larghezza (K12-75 mm. di larghezza a richiesta)
Pompa a vuoto BECKER (Ventury a richiesta)
Queste macchine sono controllate da PLC (Omron-altre marche a richiesta) che sincronizzano i vari movimenti e sono predisposte con segnali di scambio con altre macchine connesse (riempitori, linee di trasporto, nastratrici e etc).
Porte di sicurezza dotate d'interruttori, se aperte disconnettono i circuiti elettrici e pneumatici della macchina.
Produzione media: 10÷12 scatole/minuto a seconda del formato.

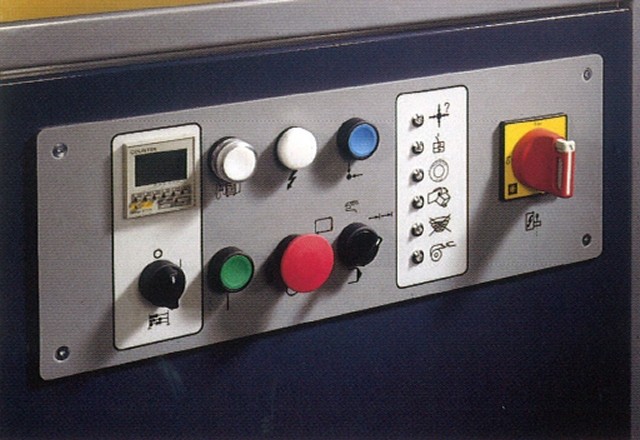

Il pannello di controllo è dotato di:
• Conta scatole e timer conta scatole impostato per la produzione al minuto.
• Allarme magazzino vuoto.
• Allarme Rottura e fine nastro.
• Allarme linea piena.
Regolazione manuale sui differenti formati scatola (2')
Magazzino scatole motorizzato, capienza 150 scatole (300 scatole-ML-a richiesta)
Magazzino scatole disponibile su lato destro (DX) o sinistro (SX).
2 carrelli movimentati da cilindri pneumatici (SMC+BOSCH-Festo a richiesta) con ventose raccolta scatole dal magazzino
Squadratura e spinta nelle motorizzazioni due motori da 0,18 HP. l'uno
Chiusura delle falde e sigillatura con unità nastrante K11-50 mm. di larghezza (K12-75 mm. di larghezza a richiesta)
Pompa a vuoto BECKER (Ventury a richiesta)
Queste macchine sono controllate da PLC (Omron-altre marche a richiesta) che sincronizzano i vari movimenti e sono predisposte con segnali di scambio con altre macchine connesse (riempitori, linee di trasporto, nastratrici e etc).
Porte di sicurezza dotate d'interruttori, se aperte disconnettono i circuiti elettrici e pneumatici della macchina.
Produzione media: 10÷12 scatole/minuto a seconda del formato.
Il pannello di controllo è dotato di:
• Conta scatole e timer conta scatole impostato per la produzione al minuto.
• Allarme magazzino vuoto.
• Allarme Rottura e fine nastro.
• Allarme linea piena.
Dimensioni scatole
| Dimensioni scatole | F144/4 | F144 | F145 | F146 |
| Minima (LxPxH) | 150x110x100 mm. | 200x150x120 mm. | 220x150x220 mm. | 300x200x200 mm. |
| Massima (LxPxH) | 400x350x400 mm. | 450x350x450 mm. | 560x350x450 mm. | 620x400x400 mm. |
Dimensioni con magazzeno cartoni
| Dimensioni complessive con magazzino cartoni standard | ||||
|
F144/4
|
F144 | F145 | F146 | |
| A | 1720 | 1720 | 1840 | 1940 |
| B | 2280 | 2280 | 2300 | 2370 |
| C | 1060 | 1060 | 1020 | 1050 |
| D | 1100 | 1100 | 1230 | 1320 |
| h | 1700 | 1700 | 1800 | 1800 |
