Spitlabel II Configurazione 90° Fronte Marcia
Descrizione
SPITLABEL II
Stampa e applica
Stampa e applica

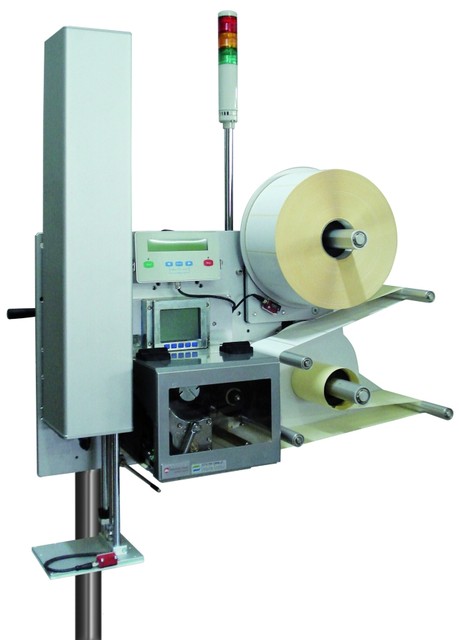

SPITLABEL II è un etichettatrice modulare per la stampa e applicazione di etichette adesive in linea. La stampa è generata con la collaudata tecnologia a trasferimento termico di nastro mentre l’applicatore è configurabile in funzione della linea produttiva e della geometria del prodotto. Progettato per ambienti produttivi integra caratteristiche di gestione e controllo avanzate. Realizzabile in esecuzione destra o sinistra è abbinabile al supporto da terra universale che ne consente l’inserimento direttamente sulla linea produttiva. Grazie a 4 porte di comunicazione: LAN 10/100, USB, seriale e parallela, il sistema si collega facilmente con applicazioni esistenti. SPITLABEL II stampa e applica etichette adesive con testi immagini e codici a barre mono e bidimensionali conformi alla specifica internazionale GS1. Applicazione con rotazione angolare per etichettare sul lato frontale o posteriore. La rotazione è possibile grazie all’impiego di un cilindro pneumatico di tipo rotativo e, sempre con la tecnologia del tasteggio e sparo d’aria, si ottiene l’applicazione dell’etichetta. L’etichettatrice può essere montata lateralmente dall’alto oppure ortogonalmente alla linea. Quest’ultima configurazione permette di ridurre gli spazi d’ingombro a lato linea. Il portaetichette ha un diametro di 300 mm con anima interna da 76 mm. Il nastro pigmentato/foil può raggiungere una lunghezza massima di 600 mtl. Il cambio carta/nastro è estremamente rapido, semplice ed intuitivo. In caso di integrazione con bilance o logiche programmabili, l’applicatore fornisce un ulteriore uscita di “fine ciclo” per la sincronizzazione con il trasporto.
Caratteristiche configurazione 90° Fronte Marcia

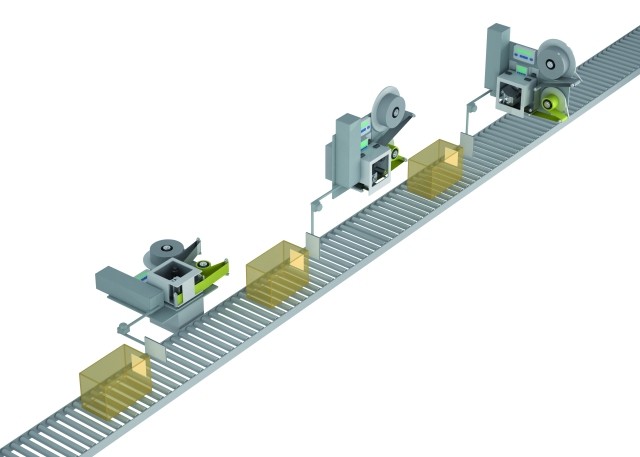

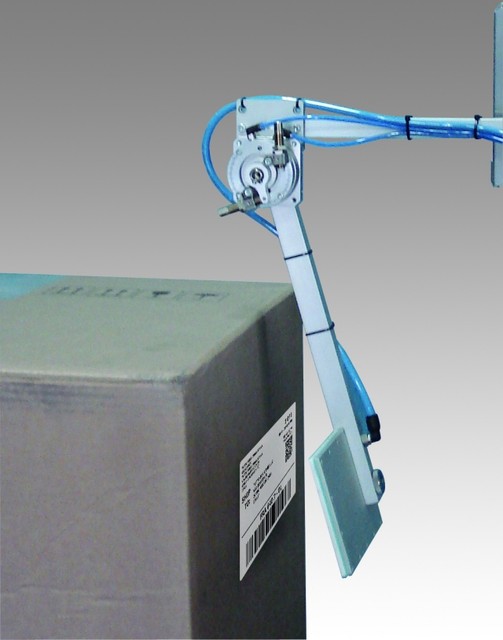

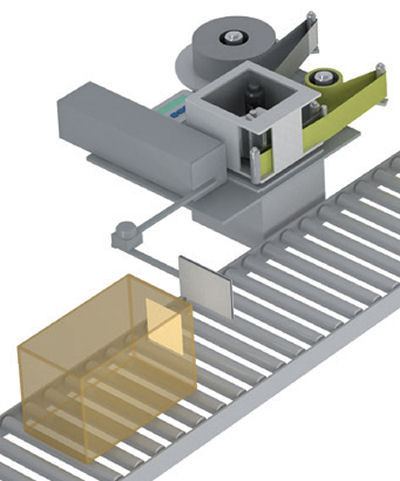

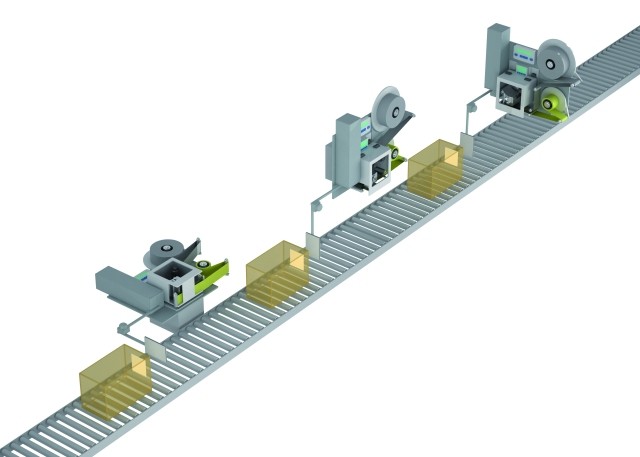

Configurazione 90° Fronte Marcia Applicazione con rotazione angolare per etichettare sul lato frontale o posteriore. La rotazione è possibile grazie all’impiego di un cilindro pneumatico di tipo rotativo e, sempre con la tecnologia del tasteggio e sparo d’aria, si ottiene l’applicazione dell’etichetta. L’etichettatrice può essere montata lateralmente dall’alto oppure ortogonalmente alla linea. Quest’ultima configurazione permette di ridurre gli spazi d’ingombro a lato linea. Il portaetichette ha un diametro di 300 mm con anima interna da 76 mm. Il nastro pigmentato/foil può raggiungere una lunghezza massima di 600 mtl. Il cambio carta/nastro è estremamente rapido, semplice ed intuitivo. In caso di integrazione con bilance o logiche programmabili, l’applicatore fornisce un ulteriore uscita di “fine ciclo” per la sincronizzazione con il trasporto. |
Gruppo Applicatore
| Dati Tecnici | GRUPPO APPLICATORE |
| Gruppo stampa standard | A Class - Datamax O’Neil - (Avery, Carl Valentin, Sato, Zebra -opz.) |
| Struttura | Alluminio anodizzato e acciaio inox |
| Esecuzione | Versione Destra o Sinistra |
| Controller digitale | 5 tasti di navigazione e display LCD - 40 caratteri - multilingua |
| Interfaccia applicatore | USB port - diagnostica e back-up parametri applicatore |
| Connettori M12 | Per sensori, lampada allarme e segnali input /output |
| Regolazione ritardo | Digitale da controller |
| Ingressi e uscite | Start, Trigger, Ready, Sync, Print, Re-print, optoisolati |
| Allarmi | Fine carta, fine nastro, errore ciclo |
| Alimentazione elettrica | 90-263 VAC, 48-63 Hz, 600 W - gruppo stampa compreso |
| Alimentazione aria compressa | 6 bar ÷ 8 bar |
| Consumo aria | Max 60 Nl/min, peak flow 100 l/min - (0,8-1 lt circa per ciclo tipico) |
| Temperatura d’esercizio | 5 °C ÷ 35 °C - umidità relativa 20÷ 90 % senza condensa |
| Rumorosità | < 80 db (A) |
| Peso | 32 kg. con gruppo stampa modello A Class |
Versioni
| Versioni | |
| SPITLABEL II AXXXX L Lama | Applicazione a sfridamento versione senza controller |
| SPITLABEL II AXXXX 1 Asse | Applicazione con cilindro pneumatico lineare |
| SPITLABEL II AXXXX 2 Assi | Applicazione con assi controllati elettronicamente |
| SPITLABEL II AXXXX 90° | Applicazione con cilindro pneumatico rotativo |
| SPITLABEL II AXXXX 90° T | Applicazione con cilindro pneumatico rotativo trasversale |
| AXXXX | Vedi tabella gruppo stampa |
| Portabobina etichette | Esterno Ø 300 mm. - anima Ø 76 mm. |
| Riavvolgitore siliconata | Motorizzazione passo |
| Dimensione etichetta minima | 19 mm. x 19 mm. |
| Dimensione etichetta massima | 120 mm. x 170 mm. - 160 mm. x 220 mm.(opz) |
| Velocità applicazione | Max 90 etichette/minuto in funzione della configurazione |
| Piattello porta etichetta | Intercambiabile in pochi secondi - sgancio rapido |
| Distanza applicazione | 0 mm. ÷ 50 mm. |
| Precisione | Fino a +/- 1 mm. in funzione della configurazione |
Accessori
| Accessori | |
| Cilindro pneumatico (1 asse) | Corsa 250 mm. (203 utile) standard - Corsa 500 mm. (453 utile) opzionale - Corsa 600-800-1000 mm. a richiesta |
| Cilindro pneumatico rotativo (90°) | Kit applicazione 90° 200 mm. - Kit applicazione 90° 400 mm. |
| Sensori & dispositivi | Kit corsa variabile - Pre-allarme fine etichette - Lampada di segnalazione dello stato a tre colori |
| Portabobina etichette | Esterno Ø 400 mm. - anima Ø 76 mm. |
| Set dischi esterni | Guida carta e siliconata |
Gruppo Stampa
| Dati Tecnici | GRUPPO STAMPA |
| Tecnologia di stampa | Trasferimento termico con nastro |
| Lunghezza di stampa | 6 mm ÷ 2.500 mm |
| Temperatura d’esercizio | 5 °C ÷ 35 °C - umidità relativa 20÷ 90 % senza condensa |
| Polvere | Non conduttiva e o corrosiva |
| Radiazioni elettromagnetiche | Campi RF moderati sono tollerati |
| Protezione testina di stampa | Arresto e ripartenza automatica per sovraccarico |
| Orologio | Integrato - stampa data e ora |
| Porte di comunicazione | USB, Parallela Centronics®, Seriale RS232 (DB-9), Ethernet 10/100 interna Opzionale: LAN wireless 802.11b/g interna |
| Software | Dmx Net manager. Utility per la configurazione DPL - Windows Driver Emulazioni PL-Z Zebrae PL-I Intermec |
| Tipo supporti | Etichette in bobina montate su carta siliconata con o senza tacca |
| Materiali | Carta, carta termica, poliestere, PVC, materiali plastici derivati in genere (salvo approvazione ufficio tecnico) |
| Garanzia stampante * | 1 anno (*se utilizzata con materiali approvati) |
| Garanzia testa di stampa* | 1 anno o 25 km di stampa (*se utilizzata con materiali approvati) |
| Opzioni | LAN wireless interna (DMXrfNET II) Economizzatore di nastro / RFID codifica EPC Global Class 1 Gen 2 / Host USB/SDIO |
| Memoria | 8MB Flash - 16MB DRAM |
| Codici a barre |
Simbologie 1D:Code 39,UPC-A,UPC-E,2/5 interleaved,Codice 128,EAN-8,EAN-13, HIBC,Codabar,Plessey,addendum UPC da 2 e 5 cifre,
Codice 93,Postnet,UCC/EAN/GS1-Simbologie 2D:MaxiCode,PDF417,Datamatrix,Codice QR,Aztec,TLC 39,Micro PDF417
|
| Tipi di font pre-installati | Dieci tipi di font alfanumerici |
| Tipi di font scaricabili | True-Type, Bitmap |
| Set caratteri | Oltre 50 set di caratteri pre-installati; Supporto Unicode/UTF8 |
| Grafici Supportati | File: .PCX, .BMP e .IMG |
