TECHNOPLAT CS-CW
Descrizione

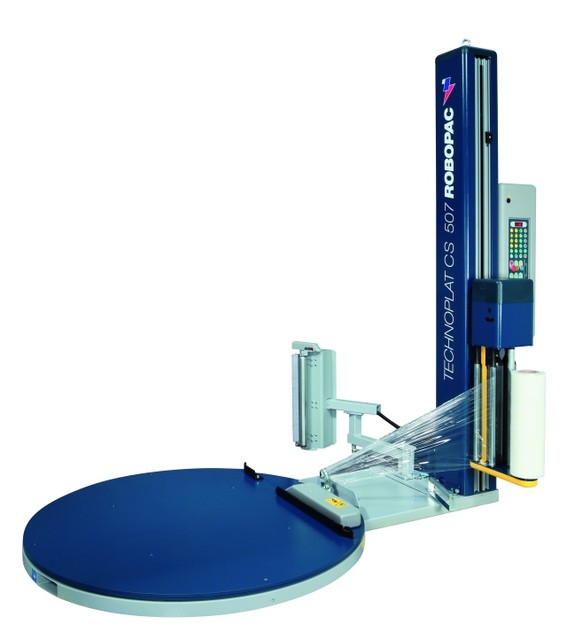

TECHNOPLAT CS-CW
Le fasciatrici Technoplat CS/CW automatiche rappresentano la soluzione innovativa e flessibile per eseguire l’avvolgimento del pallet in modo completamente automatico. L’operatore posiziona il pallet sulla tavola rotante, avvia il ciclo mediante comando a distanza e, dopo l’esecuzione del ciclo di avvolgimento, che avviene in modo automatico, provvede a rimuovere il pallet. L’innovativo Gruppo Pinza &Taglio Film con saldatore integrato assicura l’aggancio, il taglio e la saldatura della coda del film estensibile che rimane perfettamente aderente al pallet.
Caratteristiche
SISTEMA PINZA, TAGLIO E SALDATURA Il gruppo pinza e taglio e' innovativo: tutte le operazioni sono eseguite singolarmente e con la massima precisione per mezzo di un sistema ad azionamento pneumatico. L'automatismo della CW si completa poi grazie alla capacità di saldare a caldo il film senza tensionarlo alla fine del ciclo di avvolgimento. Il sistema di pinzatura permette, automaticamente, di predisporre la macchina per il ciclo successivo. Le operazioni sono eseguibili anche in maniera manuale. | ||
| | KIT TELECOMANDO La serie CW è dotata, di serie, del dispositivo di controllo a distanza che consente all'operatore di avviare il ciclo di avvolgimento senza scendere dal muletto. |
Tipi Carrello
| CARRELLO FR Il carrello FR è dotato di dispositivo di stiro del film realizzato tramite un freno elettromeccanico controllabile da pannello di comando. L’innesto del freno è temporizzato per agevolare l’aggancio del film alla base del pallet. Sistema “QLS”(quick load system) per l’inserimento rapido del film. | |
| | CARRELLO PDS Carrello con doppio sistema di prestiro attivabile da quadro comando. Il carrello è dotato di prestiro fisso al 250%. Abilitando il comando “Stretch Control” il carrello può passare automaticamente a prestiro variabile attivando la frizione elettromagnetica posizionata sul primo rullo di prestiro. Sistema “QLS”(quick load system) per l’inserimento rapido del film. |
| | CARRELLO PVS Carrello a rulli di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 0% a 300%. Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato. Sistema “QLS”(quick load system) per l’inserimento rapido del film. |
Dati tecnici
| Caratteristiche tecniche | TECHNOPLAT 307 CS/CW |
TECHNOPLAT 507 CS/CW | TECHNOPLAT 707 CS/CW |
| Carrello | FR | PDS | PVS |
| Diametro piatto | 1650 mm. | 1650 mm. | 1650 mm. |
| Velocità rotazione tavola | 4÷12 rpm | 4÷12 rpm | 4÷12 rpm |
| Inforcabilità | Anteriore e posteriore | Anteriore e posteriore | Anteriore e posteriore |
| Tensione di alimentazione | 230 Volt 1 Ph - 50/60 Hz | 230 Volt 1 Ph - 50/60 Hz | 230 Volt 1 Ph - 50/60 Hz |
| Potenza installata | 2,5 kW | 2,6 kW | 3,2 kW |
| Controllo stiro film | STD | STD | --- |
| Arresto in fase | STD | STD | STD |
| Rapporto di prestiro | --- | 0-250 % | 0-300 % |
| Avvio progressivo | STD | STD | STD |
| Comando a distanza avvio ciclo | --- | STD | STD |
| Dispositivo taglio e saldatura film | STD | STD | STD |
| Dimensioni massime del prodotto (LxW) | 1000 x 1200 mm. | 1000 x 1200 mm. | 1000 x 1200 mm. |
| Altezza utile massima del prodottto | h 2200 mm. | h 2200 mm. | h 2200 mm. |
| Peso massimo del carico | 2000 kg. | 2000 kg. | 2000 kg. |
| Diametro esterno bobina max | Ø 300 mm. | Ø 300 mm. | Ø 300 mm. |
| Altezza bobina film | h 500 mm. | h 500 mm. | h 500 mm. |
| Spessore bobina film | 17÷35 µm | 17÷35 µm | 17÷35 µm |
| Diametro interno bobina | Ø 76 mm. | Ø 76 mm. | Ø 76 mm. |
| Peso max bobina | 20 Kg. | 20 Kg. | 20 Kg. |
