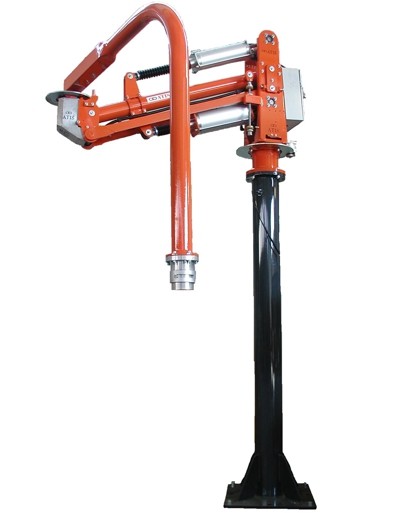

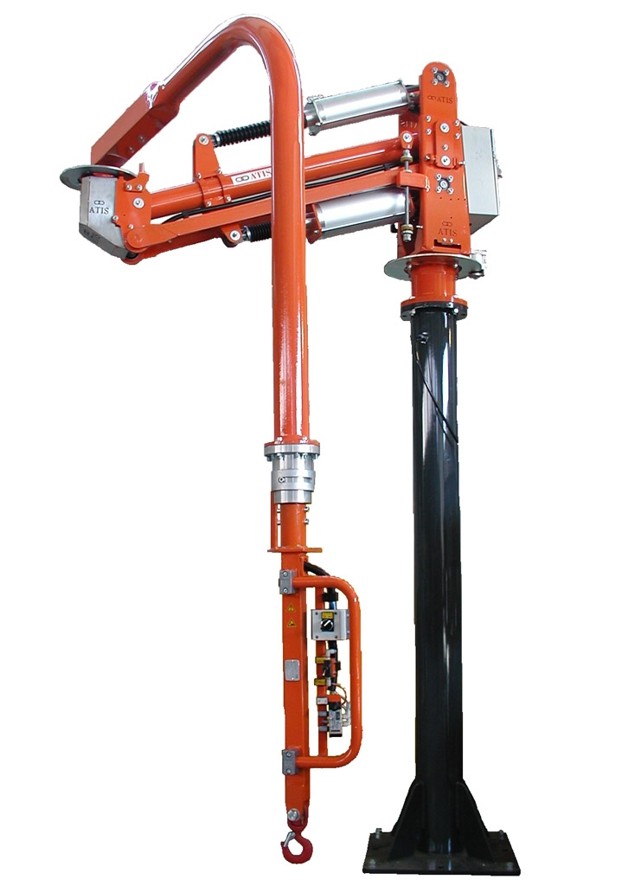

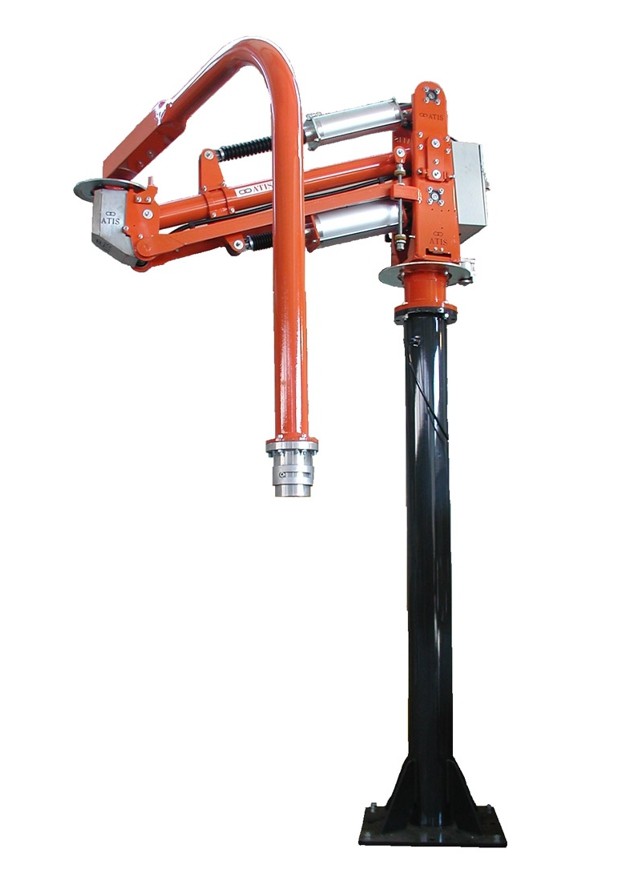

Manipolatore ATISMIRUS 200

Descrizione

ATISMIRUS
MANIPOLATORI PNEUMATICI A BRACCIO CON MOVIMENTO VERTICALE TRAMITE PARALLELOGRAMMA

I manipolatori ATISmirus sono concepiti per garantire la massima precisione nella movimentazione, sono ideali per carichi a sbalzo o per imprimere rotazioni ed inclinazioni al prodotto e adatti per il sollevamento di manufatti anche molto pesanti. I manipolatori ATISmirus sono dotati di movimento verticale a parallelogramma che consente la movimentazione di carichi anche a sbalzo in ogni direzione, senza vincoli e con estrema naturalezza e precisione. I manipolatori della serie ATISmirus possono essere integrati con attrezzature personalizzate di presa, progettate e strutturate in base alle specifiche esigenze del cliente. Tali attrezzature possono essere a loro volta dotate di movimenti manuali o tramite gruppi pneumatici, necessari per l’esecuzione del ciclo di movimentazione. Dimensionati opportunamente in funzione delle prestazioni richieste e dalle attrezzature di presa applicate, i manipolatori ATISmirus consentono di movimentare i carichi con estrema naturalezza, seguendo l’operatore in ogni suo movimento. La maneggevolezza e le funzionalità del sistema sono ottenute tenendo sempre in primo piano nella fase progettuale le esigenze dell’operatore. I manipolatori pneumatici ATISmirus a parallelogramma sono disponibili nelle configurazioni, a colonna fissa a pavimento, a colonna con basamento autostabile, pensile fisso o pensile scorrevole in apposite guide. Il manipolatore pneumatico ATIS non necessita di alimentazione elettrica ma solamente di aria compressa di rete a 5-7 bar. Questo implica una riduzione notevole dei tempi di installazione semplificando sicuramente le operazioni allestimento dell’area operativa.


Caratteristiche MIRUS 200

ATISmirus 200
Atismirus 200 è un manipolatore pneumatico a bracci rigidi snodati, è il potenziamento del modello ATISmirus 100. Sviluppato con le stesse caratteristiche tecniche e strutturali, è equipaggiato con un’ulteriore cilindro pneumatico in modo da ottenere portate e raggi d’azione maggiori. Anche il manipolatore Atismirus 200 può essere integrato di un sistema di presa personalizzato a seconda della tipologia di lavoro da effettuare.

CARATTERISTICHE ATIS MIRUS 200
Funzionamento Esclusivamente pneumatico
Trasmissione del moto A parallelogramma e braccio terminale
Esecuzione


 Colonna fissata a pavimento
Colonna su basamento auto stabile
Pensile fisso
Pensile scorrevole su vie di corsa
Portata max netta 260 Kg * (raggio 2450 mm)
Raggio d’azione max 3250 mm* (portata 180 kg)
Raggio d’azione min 400 mm
Escursione verticale 1500 - 1750 - 2050 mm
Alimentazione aria compressa 0,5÷0,8 Mpa (pulita, secca, senza olio)
Asse colonna rotazione 360° continua
Asse intermedio rotazione max 300°
Rumorosità <70 dB
* pressione aria di esercizio 0,7 MPa, attrezzo di presa escluso.
I valori sono puramente indicativi e possono essere aumentati e diminuiti dal nostro ufficio tecnico per adattarsi alle specifiche richieste del cliente.

Immagini






Video

I manipolatori pneumatici ATIS sono davvero i più leggeri e semplici da utilizzare esistenti sul mercato

Video Mirus200

Sistemi di Presa

SISTEMI DI PRESA I manipolatori Atis sono completati da soluzioni di presa specifiche per la movimentazione di qualsiasi prodotto, rispettando i principi di ergonomia della postazione questi sistemi di presa hanno conme obiettivo di sostituire le mani dell'operatore diventandone una propria estensione. Ai manipolatori Atis possono essere applicate infinite attrezzature così come sono infiniti i prodotti e i settori in cui possono essere inseriti.
Possiamo raggruppare i sistemi di presa in:
SISTEMI DI PRESA A GANCIO
MANIPOLATORI A FORCHE
MANIPOLATORI A VENTOSE
MANIPOLATORI A MAGNETE
MANIPOLATORI A PINZA MECCANICA O PNEUMATICA.

SISTEMI DI PRESA A GANCIO
Il sistema di presa a gancio può essere un semplice gancio standard applicato ai manipolatori bilanciati a fune ATISacer ma può essere anche un sistema di presa definito gancio sagomato. L’attrezzo a gancio sagomato è un sistema di presa semplice ed essenziale che ben si adatta nei casi di movimentazione di varie tipologie di prodotto, dalla latta di vernice o dai fusti, ai pacchi di cartoni e a molto altro ancora.


MANIPOLATORI A FORCHE
Sistema pneumatico con sistema di presa a forche
sviluppato per operare in caso di movimentazione
di pallet, di scatole o lamiere

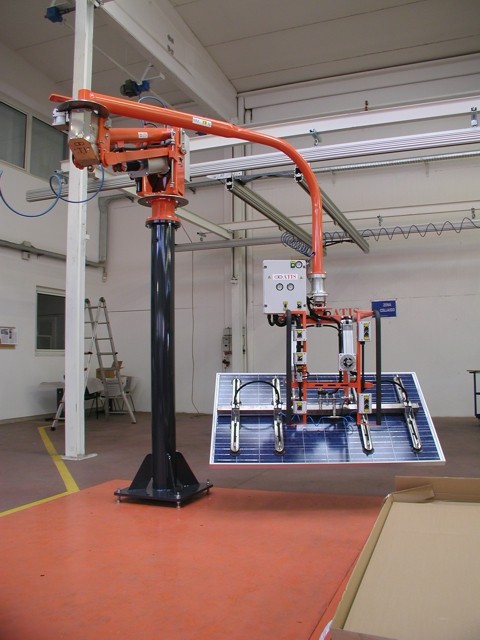

MANIPOLATORI A VENTOSE
Tantissimi e diversi sono i prodotti che possono essere sollevati e spostati grazie alle attrezzature di presa a ventose integrate ai manipolatori pneumatici ATIS questa tipologia di attrezzatura pneumatica. Dalle lamiere alle scatole, dalle lastre in vetro alle bottiglie e molto altro ancora…
Le attrezzature a ventosa possono avere diverse strutture: da un'unica ventosa a più ventose a seconda delle dimensioni del prodotto. Il telaio viene realizzato su misura, potrà ruotare il prodotto, inclinarlo, o se necessario anche ribaltarlo. Sia la rotazione che l’inclinazione possono essere manuali e/o pneumatiche. La rotazione può anche essere di 360°continua.

MANIPOLATORI A MAGNETE
I magneti sia manuali che pneumatici, detti anche magneti integrati, possono essere installati su tutti gli azzeratori di peso ATIS, dal manipolatore a braccio rigido della famiglia ATISmirus al bilanciatore a fune della famiglia ATISacer. Sui manipolatori pneumatici possono essere applicati uno o più magneti (ad esempio nel caso di tubi lunghi o magari di rotoli di bandella sarà necessario l’utilizzo di più magneti contemporaneamente), il tutto viene integrato nella struttura dell’attrezzatura e nel caso di attivazione pneumatica il tutto verrà ovviamente dotato delle pulsantiere di comando.

MANIPOLATORI A PINZA MECCANICA
Le pinze meccaniche sono sviluppate sempre e comunque per adattarsi al prodotto da movimentare , sono studiate quindi nel minimo dettaglio conformandosi alle forme delvostro manufatto. Cassette, alberi, scatole, prodotti alimentari e tantissimi altri prodotti possono essere sollevati e spostati senza sforzo nello spazio, grazie a questo sistemadi presa.
MANIPOLATORI A PINZA PNEUMATICA
Il sistema di presa con pinza pneumatica è stato studiato per tutte quelle applicazioni particolari dove vi sia la necessità di ruotare, inclinare e/o di effettuare la presa in puntiprecisi. Questo sistema varia dalle pinze più semplici per presa su diametro esterno di un fusto o di una bobina, oppure sulle pareti di una scatola o di una cassetta, per arrivarealla presa su diametri interni magari di diverse dimensioni sino alle pinze più complesse dotate anche di automatismi per l’assemblaggio dei componenti in posizioni precise e definite.


Brochure


ATISmirus 200_ITA.pdf (279,4 KB)
