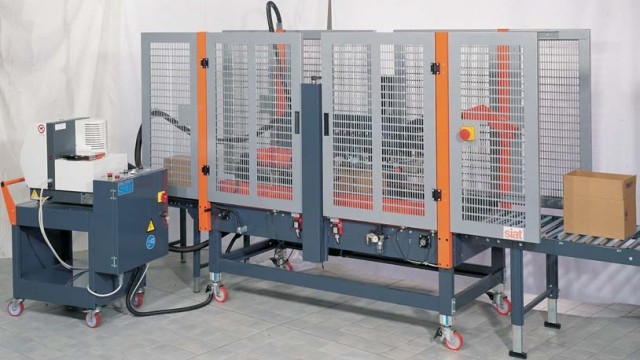

Nastratrice HM11 & HM11/TB

Descrizione

HM11-T & MH11-TB Hot Melt
Nastratrice automatica con dispositivo Hot-Melt per incollaggio superiore + inferiore.

Sigillatrice automatica con adesivo Hot-Melt a dimensionamento manuale. Incolla contemporaneamente le falde superiori ed inferiori di scatole in cartone. 12 differenti programmi di applicazione consentono la perfetta sigillatura dei più svariati formati di scatole. Progettata per un facile utilizzo ed un semplice inserimento in linee automatiche e semiautomatiche di confezionamento non necessita della presenza di un operatore. Risponde alle più moderne esigenze di mercato in materia di sigillatura scatole. La nastratrice HM11 é stata progettata e costruita con riferimento alla Direttiva Macchine CE 392 e successivi aggiornamenti.
Nastratrice HM11 & HM11/TB


Caratteristiche

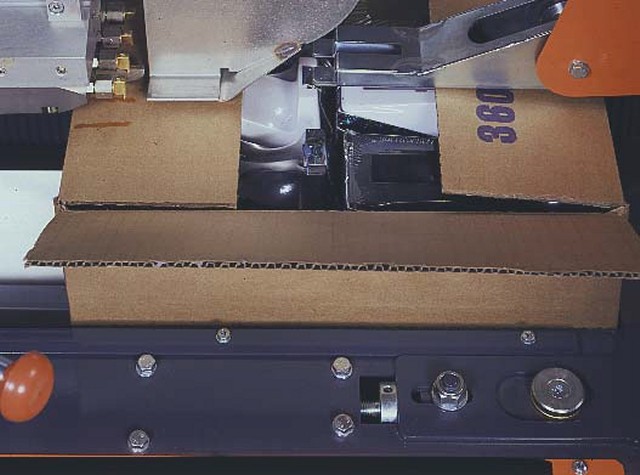

L'unità incollante superiore (o Sup.+Inf.) spalma la colla sulle falde superiori(o Sup.+Inf.) mentre le scatole passano attraverso la HM11, prima della chiusura delle falde superiori.

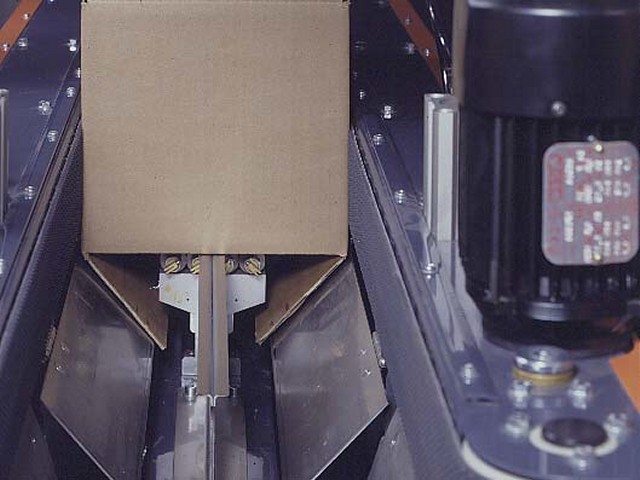

Solo per la HM11/TB : Un'unità di incollaggio inferiore permette un'apertura minima delle falde inferiori per spalmare la colla mentre le scatole stanno passando attraverso la macchina e poi chiude le falde inferiori mentre anche quelle superiori vengono chiuse.
Una volta incollate, le scatole vengono pressate per permettere una giusta adesione.
Dispositivo chiudifalde superiore automatico.
Protezioni di sicurezza laterali connesse a interruttori elettro-pneumatici di disconnessione e pulsante Stop d'emergenza.

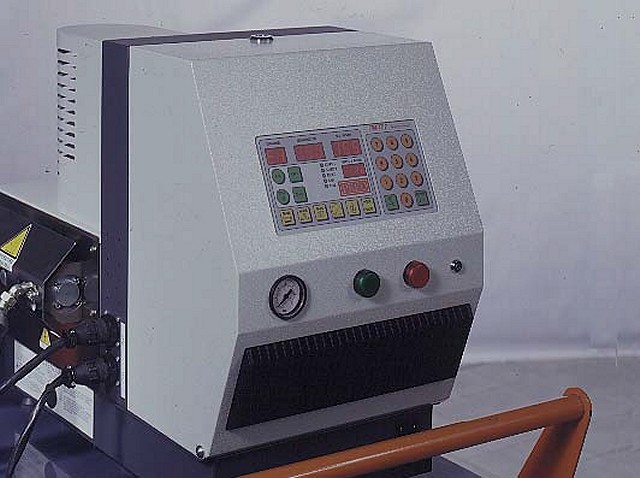

Generatore Hot-Melt (ROBATECH - Standard, altre marche su richiesta) su un carrello indipendente con ruote con serbatoio di 5 Kg, tubo e pistola con quattro valvole spruzzanti incluse nella versione Top (versione HM11) e identica alla versione Bottom nella HM11/TB.
• Generatore che regola la temperature colla & i volumi.
• Programmi di chiusura da memorizzare e richiamare.
• Timer regolabile che permette la regolazione del pre-riscaldamento.
• Regolazione delle dimensioni della scatola.
Pannello di controllo comprensivo di:
• Interruttore generale di Start + Pulsanti di Stop & Pulsante Stop d'Emergenza.
• PLC (OMRON standard altre marche su richiesta) per regolare i parametri della macchina.
• Sistema per controllare le scatole incollate che passano attraverso le fotocellule.

Dati Tecnici

Regolazione manuale secondo i diversi formati dei cartoni (larghezza/altezza/lunghezza) tramite manopole.
Regolazione altezza piano di lavoro: 500÷750 mm.
Motorizzazioni laterali (largh. 2 x 75 mm. cad.) - Motori 0,18 HP cad.
Capacità di produzione 10/18 spm. secondo le dimensioni della scatola.
Capacità serbatoio Hot Melt = 5 kg.
Capacità di fusione: 9 kg./ora
Produzione media 20÷30 scatole/minuto (HM11/T)
Produzione media 10÷15 scatole/minuto (HM11/TB)
Alimentazione: 380÷440 Trifase
Aria: 6 bar/max.
Dimensione macchina: 2538 x 890 x 1610÷1950 mm. (HM11/T)
Dimensione macchina: 2880 x 960 x 1950 mm. (HM11/TB)
Dimensione gruppo fusore: 920 x 510 x 1230 mm.

Dimensioni scatole

Dimensioni scatole
HM11-T & HM11-TB
Minima     (LxPxH) 200 x 150 x 150 mm.
Massima (LxPxH) 500 x 150 x 500 mm.
