Nastratrice SM44HD
Descrizione
Gamma SM44HD - SM446HD

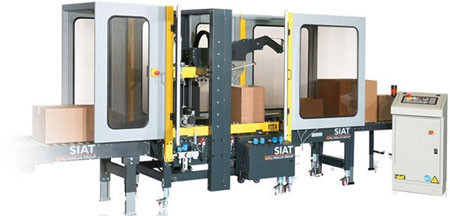

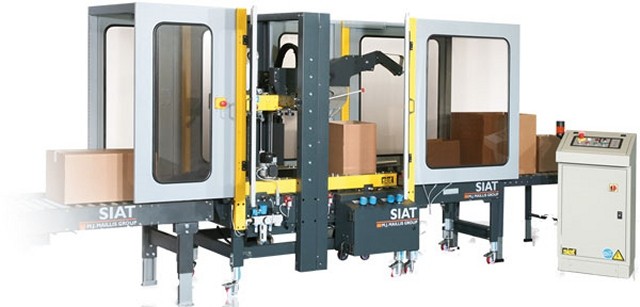

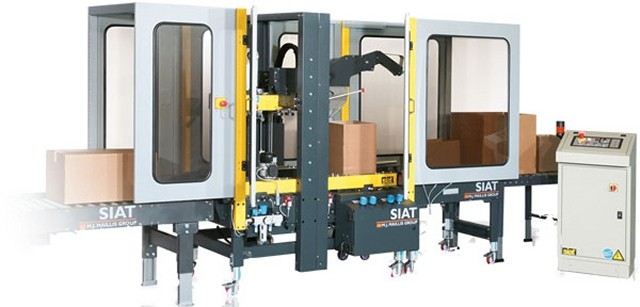

Nastratrice completamente automatica autodimensionante
La nastratrice SM44HD è una macchina capace di auto regolarsi su differenti formati di scatole e di chiudere con il nastro adesivo le falde superiori automaticamente (senza operatore). La SM44 è dotata di porte di sicurezza, che se aperte automaticamente disabilitano i circuiti pneumatici ed elettrici (in conformità con le norme CE ). La nastratrice SM44 é stata progettata e costruita con riferimento alla Direttiva Macchine CE 392 e successivi aggiornamenti.
Nastratrice completamente automatica autodimensionante
La nastratrice SM44HD è una macchina capace di auto regolarsi su differenti formati di scatole e di chiudere con il nastro adesivo le falde superiori automaticamente (senza operatore). La SM44 è dotata di porte di sicurezza, che se aperte automaticamente disabilitano i circuiti pneumatici ed elettrici (in conformità con le norme CE ). La nastratrice SM44 é stata progettata e costruita con riferimento alla Direttiva Macchine CE 392 e successivi aggiornamenti.
Connessioni
Caratteristiche
Ciclo di lavoro
Un AS24 centra le scatole e ne sincronizza l'ingresso nella SM44.
La scatola centrata è guidata all'interno della macchina
La SM44 identifica la dimensione della scatola e fa scendere l'unità nastrante superiore.
Le motorizzazioni si chiudono da sole e guidano la scatola attraverso la SM44.
Le falde superiori vengono piegate e chiuse.
Le unità nastranti sigillano le falde inferiori e superiori
Motorizzazioni
Un AS24 centra le scatole e ne sincronizza l'ingresso nella SM44.
La scatola centrata è guidata all'interno della macchina
La SM44 identifica la dimensione della scatola e fa scendere l'unità nastrante superiore.
Le motorizzazioni si chiudono da sole e guidano la scatola attraverso la SM44.
Le falde superiori vengono piegate e chiuse.
Le unità nastranti sigillano le falde inferiori e superiori
Motorizzazioni
Unità nastrante superiore - Rulli pressori

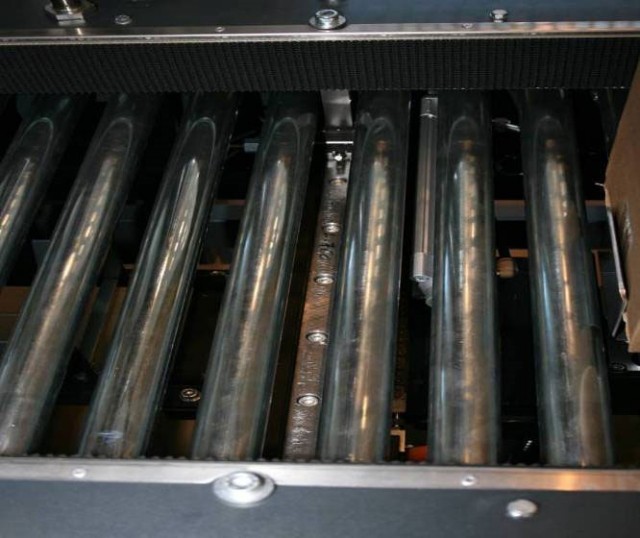

Movimentazione tramite guide lineari con anelli e sfere lubrificate

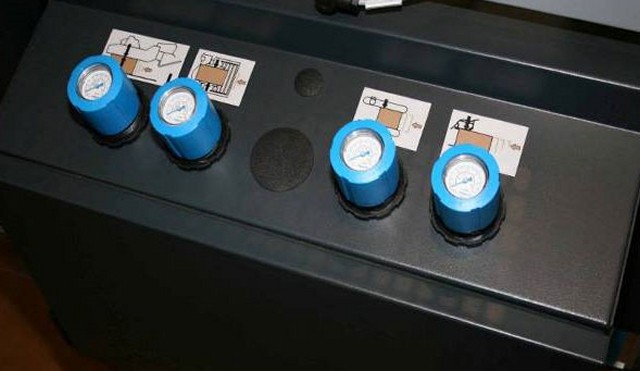

Pannello pneumatico di controllo
Sulle macchine per essere conformi alle normative UE/CE. Valvole veloci & cilindri di reazione.

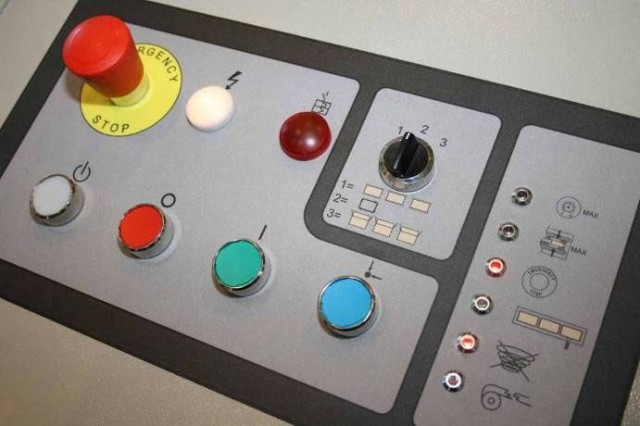

Pannello elettrico di comando
PLC Omron (altri a richiesta), Include segnalazioni d'errore & grafica intuitiva.
Selettore che permette la scelta del programma tra:
1- Programma singolo formato
2- Programma formato casuale
3- Programma passaggio scatole
Movimentazione tramite guide lineari con anelli e sfere lubrificate

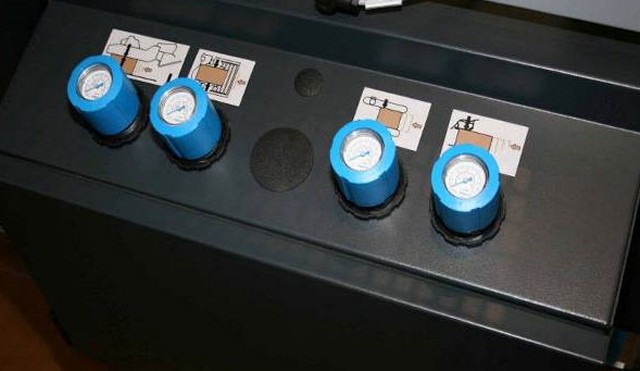

Pannello pneumatico di controllo
Sulle macchine per essere conformi alle normative UE/CE. Valvole veloci & cilindri di reazione.
Pannello elettrico di comando
PLC Omron (altri a richiesta), Include segnalazioni d'errore & grafica intuitiva.
Selettore che permette la scelta del programma tra:
1- Programma singolo formato
2- Programma formato casuale
3- Programma passaggio scatole
Dati tecnici
| Dati tecnici | SM44HD | SM44/4HD |
| Unità nastranti | K11-2"(K12-3" a richiesta) | K11-2" |
| Produzione scatole per minuto | 8/10 | 9/10 |
| Velocità motorizzazioni | 30 metri/minuto | 30 metri/minuto |
| Consumo d'aria medio | 180NL/minuto approx | 180NL/minuto approx |
| Alimentazione | 200 Volt 50/60 Hz 3Ph and 1Ph | 380/440 Volt 50/60 Hz 3Ph |
| Potenza assorbita | 0.26 kW | 0.26 kW |
Dimensioni scatole
| Dimensioni scatole | SM44HD | SM44/4HD | SM446 | SM446/4 |
| Minima (LxPxH) | 200 x 160 x 140 mm. | 200 x 160 x 80 mm. | 300 x 200 x 220 mm. | 300 x 120 x 200 mm. |
| Massima (LxPxH) | 600 x 500 x 500 mm. | 600 x 500 x 460 mm. | 800 x 650 x 750 mm. | 800 x 650 x 680 mm. |
