Nastratrice SM48

Descrizione

Gamma SM48 - SM481
Nastratrice semi automatica - autodimensionante

Le nastratrici SM48 e SM481 sigillano scatole dello stesso formato applicando due strisce a U di nastro adesivo sulla parte superiore e inferiore delle scatole. Nella versione SM48 la posizione di riposo del gruppo nastrante superiore è in basso ed è necessario l'operatore per l'inserimento della scatola. Nella versione SM481 la posizione di riposo del gruppo nastrante superiore è in alto permettendo, con particolari accorgimenti, l'inserimento automatico delle scatole. Il dimensionamento della macchina al formato del cartone è automatico. La nastratrice SM48-SM481 é stata progettata e costruita con riferimento alla Direttiva Macchine CE 392 e successivi aggiornamenti.

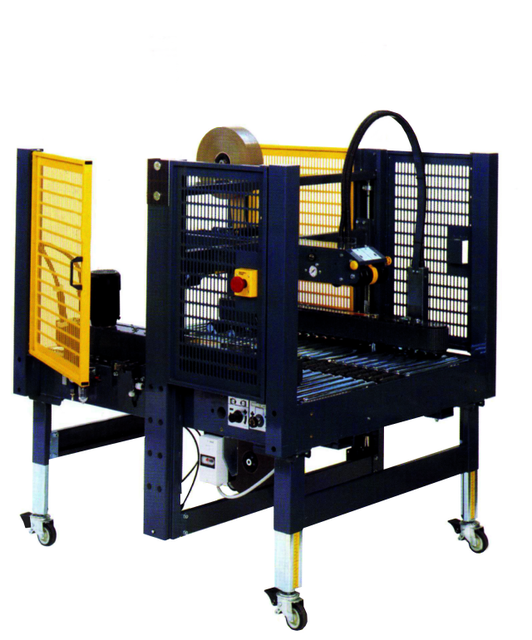

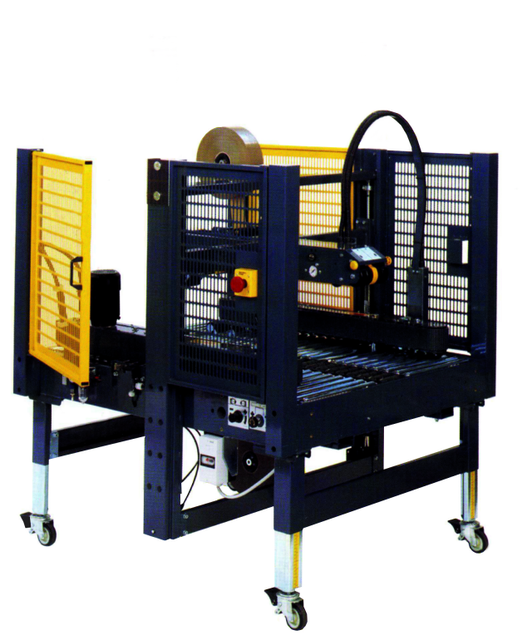

Nastratrice SM48


Connessioni

Ciclo di lavoro SM48

Le scatole arrivano al piano di lavoro della macchina con le falde chiuse, toccano l'interruttore posizionato sopra l'unità nastrante e la struttura si muove fin sopra la scatola, le cinghie di trasporto si chiudono su di essa e la scatola viene trasportata nella macchina e sigillata sopra e sotto con il nastro adesivo.

Ciclo di lavoro SM481

Le scatole arrivano al piano di lavoro della macchina con le falde chiuse, toccano un interruttore che attiva l'unità nastrante superiore e scende fin sopra la scatola, le cinghie di trasporto si chiudono su di essa e la scatola viene trasportata nella macchina e sigillata sopra e sotto con il nastro adesivo.

Caratteristiche

Regolazione altezza piano lavoro: 500÷750 mm.
Motorizzazioni laterali a cinghia inferiore (2 x 75 mm di larghezza l'uno)
Velocità delle motorizzazioni 20 mt/min. - Motore 0,18 HP.
2 unità nastranti superiore e inferiore K12-75 mm. di larghezza.
Porte di sicurezza connesse a interruttori di disconnessone elettro-pneumatici
Pressione aria: 6/7 Bar
Consumo aria:7÷12 litri/scatola
Dimensioni macchina: 1300 x 1220 x 1260 mm.(SM48-P)
Dimensioni macchina: 1300 x 1220 x 1610 mm.(SM481-P)
Peso macchina: 220 Kg.

Dimensioni scatole

Dimensioni scatole SM48 SM481 / 1300
Minima    (LxPxH) 150 x 150 x 230 mm. 300 x 2000 x 300 mm.
Massima (LxPxH)  ∞ x 800 x 1020 mm.   ∞ x 800 x 1300 mm.
