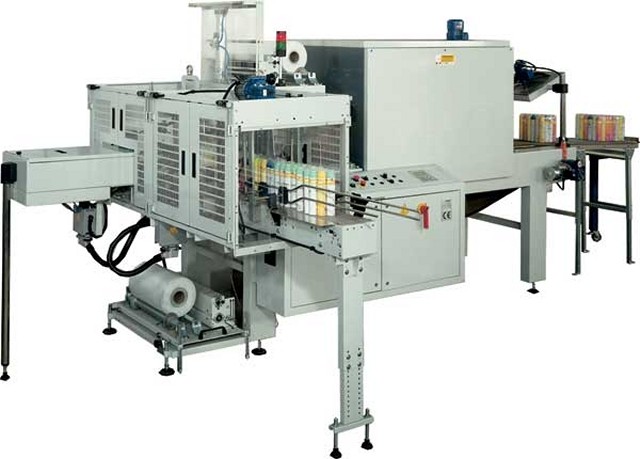

Fardellatrice CHAMPION 4/3

Descrizione

GAMMA CHAMPION
MACCHINA AFFARDELLATRICE MONOBLOCCO 4/3

Gli impianti monoblocco a fardello tipo Champion compatti, robusti, affidabili rappresentano quanto di più razionale si possa realizzare per confezionare a fardello con pellicole in polietilene termoretraibili prodotti singoli o a gruppi con o senza supporto in cartone. Su di un’unica struttura portante sono montati la barra saldante, il tunnel di retrazione ed il quadro elettrico di comando, gestito da un PLC Siemens S7 e tastiera OP7 per la variazione dei dati e la visualizzazione degli allarmi. Sbobinamento automatico bobina film  superiore ed inferiore, carrello bobina film inferiore estraibile per facilitarne il caricamento, segnalatore di fine film, gruppo premipacco meccanico o pneumatico, guide di contenimento prodotti (solo per Champion 4/1). I modelli Champion 4-6-7-8 possono soddisfare le più svariate esigenze di prestazioni e di dimensioni. Integrabili in linee di produzione automatiche I modelli con la variante L sono indicati per ricevere una alimentazione in linea con un peso minimo della confezione di 700 gr. I modelli con la variante LA sono dotati di un sistema di accumulo film della bobina superiore permettendo il confezionamento di prodotti con un peso minimo della confezione di 500 gr. I modelli con la variante LRV con sistema di accumulo film della bobina superiore ed un gruppo di traino film bobina inferiore permettono il confezionamento di prodotti con peso minimo di 200 gr.
Fardellatrice CHAMPION 4/3


Caratteristiche

• LDPE Rulli film per termoretrazione max. W 680 mm. ext. Ø 350 mm di spessore da 35 a 100 my
• Barra sigillante a caldo da 700 mm di larghezza. pneumatica con sistema di sicurezza
• Controllo temperatura tramite termoregolatore della barra saldante (m/c non lavora in automatico se non raggiunge la temperature appropriata)
• Fotocellula fermata di sicurezza della barra quando il prodotto non procede
• Massima altezza del prodotto 380 mm
• Allarme video-acustico per rottura e fine film
• Pressatore pneumatico pacchetto dopo la sigillatura
• Nastro trasportatore d'uscita di 400 mm. motorizzato controllato da Inverter
• Rulli di svolgitura automatici superiore e inferiore
• Estrazione porta bobina inferiore per un facile carico
• Tunnel di termoretrazione 1.500 mm.L apertura del passaggio 600x400 mm.H
• Isolato in lana minerale e riscaldata da resistenze da 6x3500 W
• Ventilazione forzata e riciclo d'aria
• Regolazione esterna per l'aria all'interno della camera del tunnel
• Regolazione temperatura da termo-regolatore con allarme (l'unità lavora in automatico soltanto quando raggiunge la temperatura selezionata)
• Trasportatore a rete metallica, movimentata da moto-riduttore
• Bottone Pre-spegnimento (quando il tunnel è al disotto degli 80° C si ferma automaticamente)
• Pannello di controllo incorporato all'interno della struttura della macchina
• Siemens PLC e OP7 Display per l'inserimento dei parametri
• Potenza installata 24 kW
• Porte e protezioni di sicurezza
• Nastro trasportatore d'ingresso motorizzato a 90 gradi 1,5 m. L. connesso ad uno spintore pneumatico pre-assemblato e controllato da inverter, che guida il prodotto nel tunnel tramite una rete motorizzata

Dati tecnici

MODELLO
 4-1/3 46-L/A 4/L-RV 4/L-HS 6/L-LA 6/L-RV 7/L-LA 8
Barra saldante 700 mm. 700 mm. 700 mm. 700 mm. 950 mm. 950 mm. 1100 mm. 1300 mm.
Larghezza max. bobina 680 mm. 680 mm. 680 mm. 680 mm. 900 mm.  900 mm. 1080 mm. 1280 mm.
Altezza max. confezione 380 mm. *    380 mm. * 380 mm. * 380 mm. * 380 mm. * 380 mm. * 380 mm. * 480 mm.
Larghezza max. confezione In relazione all’altezza
Dimensione ingresso tunnel 600x400 mm.* 600x400 mm.* 600x400 mm.* 600x400 mm.* 800x500 mm.*   800x500 mm.* 1000x500 mm.* 1200x50 mm.*
Lunghezza camera tunnel  1500 mm. 1500 mm.  1500 mm.  1900 mm. 1500mm.  1500 mm. 1900 mm. 1900 mm.
Lunghezza macchina 4550 mm. 4240 mm.  4240 mm.   4640 mm. 4500 mm. 4500 mm. 5370 mm. 5970 mm.
Larghezza macchina 1600 mm. 1300 mm.  1300 mm.  1300 mm.  1500 mm. 1500 mm. 1700 mm. 1900 mm.
Altezza macchina  2100 mm.        2100 mm. 2100 mm. 2100 mm. 2100 mm. 2100 mm. 2100 mm. 2100 mm.
Altezza piano di lavoro 850 mm.      850 mm. 850 mm. 850 mm. 850 mm. 850 mm. 850 mm. 850 mm.
Peso macchina 1800 Kg. 1500 Kg. 1500 Kg.  1650 Kg. 1700 Kg.  1700 Kg. 1900 Kg. 2300 Kg.
Alimentazione elettrica V 220x3 + T o 400x3 + N + T  50Hz.
Potenza elettrica installata  24 kW    24 kW    24 kW   36 kW 28 kW 28 kW 40 kW  40 kW
Assorbimento elettrico 12 kW/h 12 kW/h  12 kW/h  18 kW/h 14 kW/h  14 kW/h 20 kW/h 20 kW/h
Alimentazione pneumatica 6 bar      6 bar 6 bar 6 bar 6 bar 6 bar 6 bar 6 bar
Aria assorbita al ciclo 31 NL 14 NL 14 NL  14 NL  14 NL 14 NL 14 NL 14 NL
Produzione max.al 1" 6÷12/pz. 10÷12/pz. 10÷12/pz.  20÷25/pz. 10÷12/pz. 10÷12/pz. 7÷12/pz. 5÷7/pz.

* Modificabile a richiesta per prodotti con altezza fino a 500 mm.
Le caratteristiche sopra indicate non sono vincolanti.
