Fardellatrice F701
Descrizione

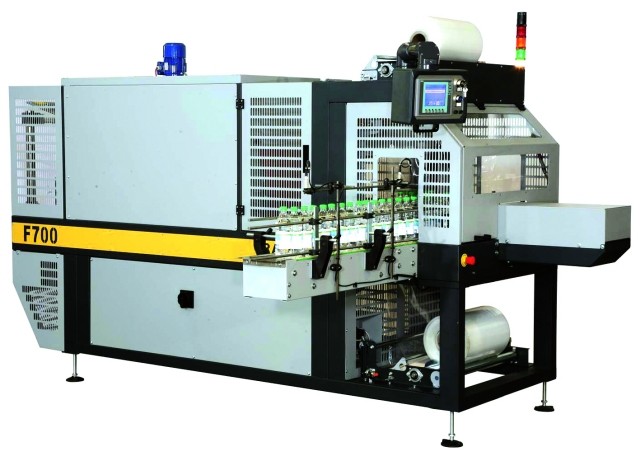

F701 - AFFARDELLATRICE SEMI AUTOMATICA MONOBLOCCO
Impianto monoblocco a fardello con alimentazione motorizzata a 90° e gruppo spintore pneumatico con programma sequenziale. Per la formazione di fardelli realizzati con film di polietilene termoretraibile.
Dettagli
Particolari

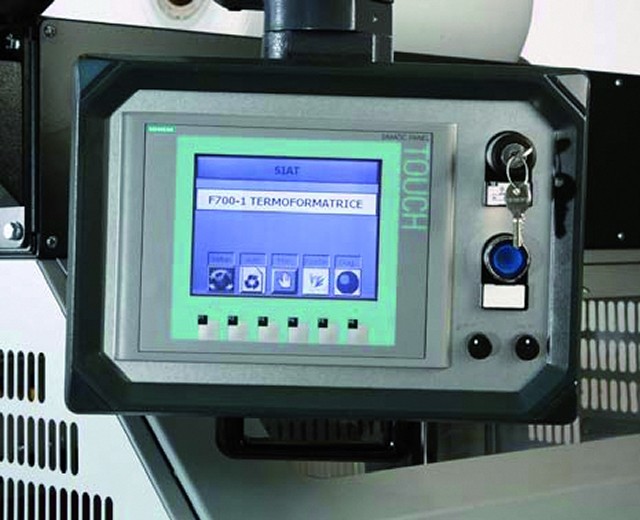

Pannello di controllo multidirezionale tipo TOUCH SCREEN | |

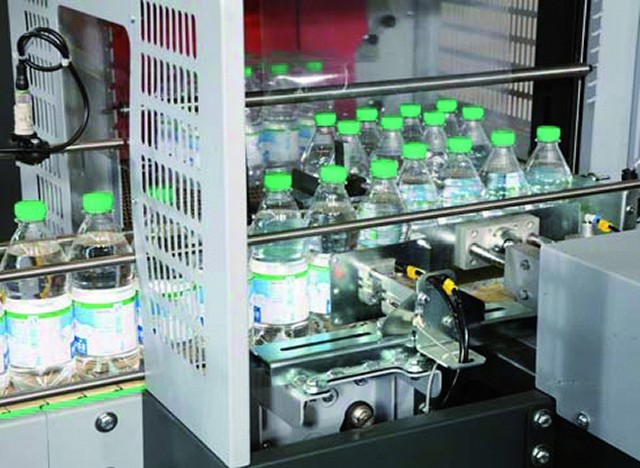

| | Spintore pneumatico per la configurazione del fardello |
Caratteristiche
• Spintore pneumatico pre-assemlato su piastra in acciaio.
• Barra saldante pneumatica da 700mm. con sistema di sicurezza.
• Rulli film di Polyethylene di dimensione massima: 680x350mm.WxD 35/100µ di spessore.
• Fotocellula di sicurezza che verifica la presenza di ostacoli al di sotto della barra saldante.
• Apertura passaggio al di sotto della barra saldante di 380 mm.
• Altezza piano di lavoro 850 mm. ±25 mm.
• Pressatore meccanico di pacchetti.
• Lamiera di stazionamento intercambiabile situate sulla rete del forno dopo la barra saldante.
• Svolgimento superiore motorizzato e svolgimento inferiore folle e frizionato
• Tunnel di termoretrazione di 1200mm. lunghezza isolato con lana minerale e riscaldato da 6 resistenze da 2000W.
• Apertura del passaggio 600x400mm(altezza)
• Ventilazione forzata e riciclo d'aria.
• Temperatura del tunnel controllata con termoregolatori derivatori e integratori proporzionali elettronici con soglie d'allarme (quando non è vicino alla temperatura d'esercizio non lavora in automatico).
• Barra saldante pneumatica da 700mm. con sistema di sicurezza.
• Rulli film di Polyethylene di dimensione massima: 680x350mm.WxD 35/100µ di spessore.
• Fotocellula di sicurezza che verifica la presenza di ostacoli al di sotto della barra saldante.
• Apertura passaggio al di sotto della barra saldante di 380 mm.
• Altezza piano di lavoro 850 mm. ±25 mm.
• Pressatore meccanico di pacchetti.
• Lamiera di stazionamento intercambiabile situate sulla rete del forno dopo la barra saldante.
• Svolgimento superiore motorizzato e svolgimento inferiore folle e frizionato
• Tunnel di termoretrazione di 1200mm. lunghezza isolato con lana minerale e riscaldato da 6 resistenze da 2000W.
• Apertura del passaggio 600x400mm(altezza)
• Ventilazione forzata e riciclo d'aria.
• Temperatura del tunnel controllata con termoregolatori derivatori e integratori proporzionali elettronici con soglie d'allarme (quando non è vicino alla temperatura d'esercizio non lavora in automatico).
• Regolazione esterna per l'aria all'interno della camera del tunnel.
• Trasportatore a rete metallica guidata da un motoriduttore con guida a catena.
• Quando la F700 viene fermata, la ventilazione dell'aria all'interno del tunnel viene mantenuta fino a quando la temperatura è di circa 80°C. Solo cosi è possibile spegnere la macchina.
• Selettore ciclo semi-automatico manuale.
• Ciclo "Step by step" per prodotti pesanti con il trasportatore che si ferma durante la saldatura (mentre la ventilazione è costante).
• Pannello di controllo montato sulla macchina.
• Potenza di alimentazione 14.5 kW.
• Alimentazione pneumatica 6 bar.
• Trasportatore a rete metallica guidata da un motoriduttore con guida a catena.
• Quando la F700 viene fermata, la ventilazione dell'aria all'interno del tunnel viene mantenuta fino a quando la temperatura è di circa 80°C. Solo cosi è possibile spegnere la macchina.
• Selettore ciclo semi-automatico manuale.
• Ciclo "Step by step" per prodotti pesanti con il trasportatore che si ferma durante la saldatura (mentre la ventilazione è costante).
• Pannello di controllo montato sulla macchina.
• Potenza di alimentazione 14.5 kW.
• Alimentazione pneumatica 6 bar.
• Temperature della barra saldante controllata con termoregolatori derivatori e integratori proporzionali elettronici con soglie d'allarme (quando la F700 non è vicino alla temperatura d'esercizio non lavora in automatico).
Dati tecnici
| Dati tecnici | F701 |
| Dimensioni barra saldante | 700 mm. |
| Dimensione passaggio tunnel | 380 x 600 mm. |
| Lunghezza camera tunnel | 1300 mm. |
| Larghezza max. confezione in relazione all’altezza | 400 mm. |
| Altezza piano lavoro | h 850 mm. |
| Peso della macchina | 860 Kg. |
| Lunghezza macchina | 3535 mm. |
| Larghezza macchina | 2085 mm. |
| Altezza macchina | h 1950 mm. |
| Produzione max. minuto | 5-7 pz/min. |
| Alimentazione elettrica | 400V 3Ph 50/60 Hz |
| Potenza elettrica installata | 24 kW. |
| Corrente istallata | 34,7 A |
| Alimentazione pneumatica | 6 bar |
| Consumo aria al ciclo | 5/20 Nl/min. |
| Lunghezza tappeto di alimentazione | 1500 mm. |
| Dimensione premipacco | 300 x 800 mm. |
| Rulli pressatori film | (opzionale) |
| Gruppo di raffreddamento | (opzionale) |
| Paranco sollevamento bobina | (opzionale) |
