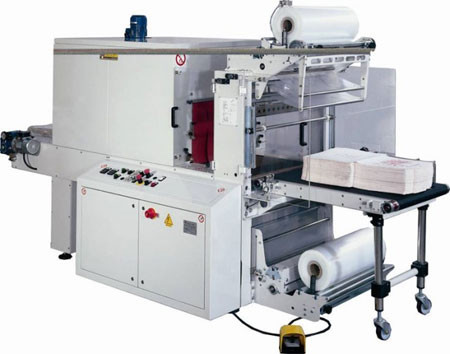

Fardellatrice ECO70

Descrizione

ECO 70N/70L
Impianto monoblocco a fardello

Adatta per confezionare con film termoretraibile al polyethylene "flat sheet". Il prodotto arriva alla macchina e viene affardellato con del film (con i rulli superiori e inferiori) e trasportato da un nastro trasportatore motorizzato.
Il peso minimo del prodotto è di kg. 2.
Capacità produttiva: 7-10 pacchi al minuto.

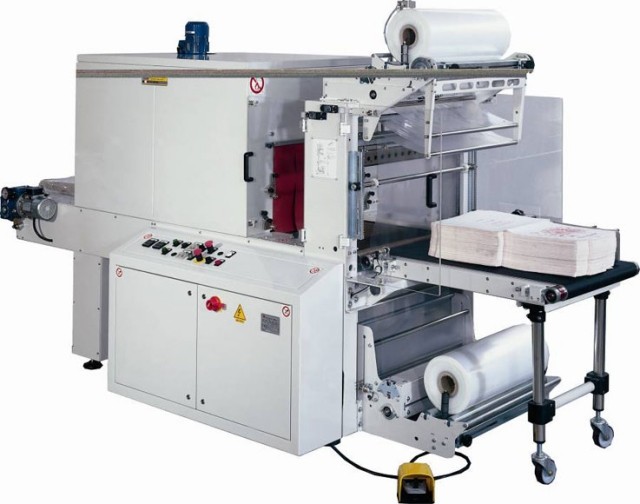

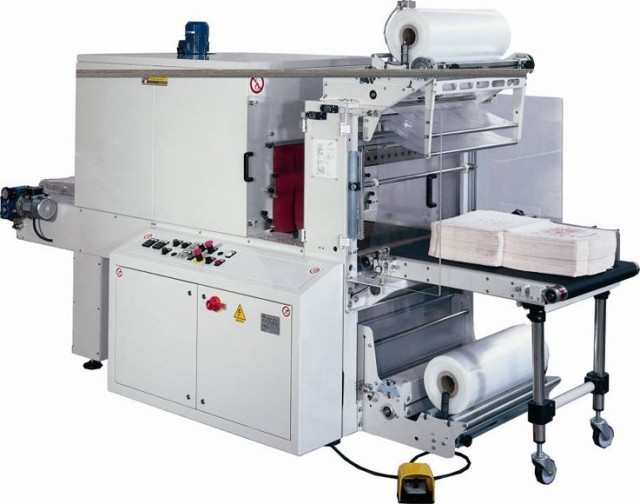

Fardellatrice ECO70


Caratteristiche

• Trasportatore in ingresso fatto in polyestere con alto coefficiente d'attrito e lungo 1000mm. e largo 600mm.
• Regolatore di velocità con motore ad ingranaggi.
• Guide di centratura.
• Ciclo di lavoro azionato da fotocellula.
• Barra saldante di 700mm. di lunghezza con taglio a barra calda; movimentato da cilindro pn. con sistema di sicurezza (fermata in presenza di un ostacolo).
• Controllo della temperature della barra saldante con termoregolatore che non permette alla macchina di lavorare se la temperatura non raggiunge quella desiderata.
• Apertura del passaggio sotto la barra saldante e di 380 mm.
• Dimensionamento meccanico casuale del pressore connesso alla barra sigillante.
• Sistema svolgitura superiore ed inferiore motorizzato con rulli in gomma.
• Dimensioni massime del film in polyethylene: 680mm.larghezza x 350mm. Øesterno x spessore da 35÷100µ.
• Lunghezza della camera del tunnel di 1300mm, isolato con lana minerale e riscaldato da resistenze.
• Apertura del passaggio 600 x 400(h)mm.
• Ventilazione forzata e riciclo aria.
• Controllo temperature all'interno del tunnel con termo-regolatore che non permette alla macchina di lavorare se non raggiunge la temperature impostata.
• Regolazione del passaggio d'aria all'interno della camera del tunnel.

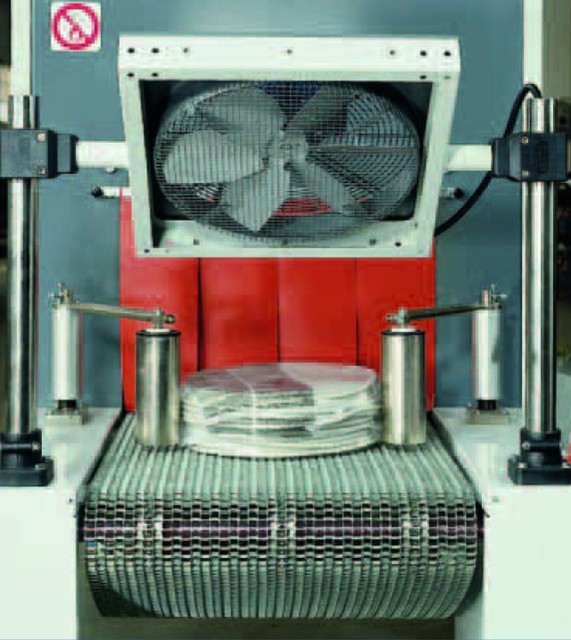

• Trasportatore a rete metallica movimentata con cinghia (regolazione velocità da ingranaggi).
• Pannello di controllo incorporato nella macchina con logica a relè.
• Consumo d'aria 18 NL per minuto. È consigliabile l'utilizzo di aria secca, per ridurre la possibilità di condensa.
• Interruttore per la selezione del ciclo manuale o semi-automatico.
• Altezza di lavoro 850±25 mm.
• Manuale d'istruzione.
• Kit di parti di ricambio.
• Potenza installata approssimativamente 20 kW(durante le operazioni di termo retrazione il consumo elettrico si reduce del 40%, perché ci sono due resistenza impostate; una sempre operative e l'altra connessa si attiva quando la temperatura scende al di sotto del 5%).
• Bottone Pre-spegnimento ( durante le operazioni di raffreddamento, soltanto quando la temperatura all'interno del tunnel non raggiunge gli 80° la macchina può essere spenta completamente per prevenire danneggiamenti alle resistenze).

Dati tecnici

Dati tecnici ECO70L
Dimensioni barra saldante 700 mm.
Larghezza max.bobina 680 mm.
Peso macchina 900 Kg.
Altezza piano di lavoro h ±25 850 mm.
Altezza max. confezione h 380 mm.
Alimentazione elettrica 220V - 3Ph -380V - 3Ph+N
Larghezza max. confezione In relazione all’altezza
Potenza elettrica installata 24 kW.
Apertura passaggio tunne 600 x 400 mm.
Assorbimento elettrico 12 kWh.
Lunghezza camera tunnel 1300 mm.
Alimentazione pneumatica 6 bar
Lunghezza macchina 3050-3380 mm.
Aria assorbita al ciclo 12 litri
Larghezza macchina 1285 mm.
Produzione max. al 1’ 5÷12 pezzi
Altezza macchina h 1980 mm.
